Качественная уличная мебель для дачи или патио должна сочетать в себе устойчивость к погодным факторам, эргономику и надежность. Самостоятельное изготовление комплекта из металлического каркаса и деревянной обшивки позволяет получить долговечную конструкцию по цене материалов. Использование готового цифрового проекта полностью исключает расчетные ошибки при раскрое и ускоряет процесс сборки.

Конструктивные особенности и габариты комплекта

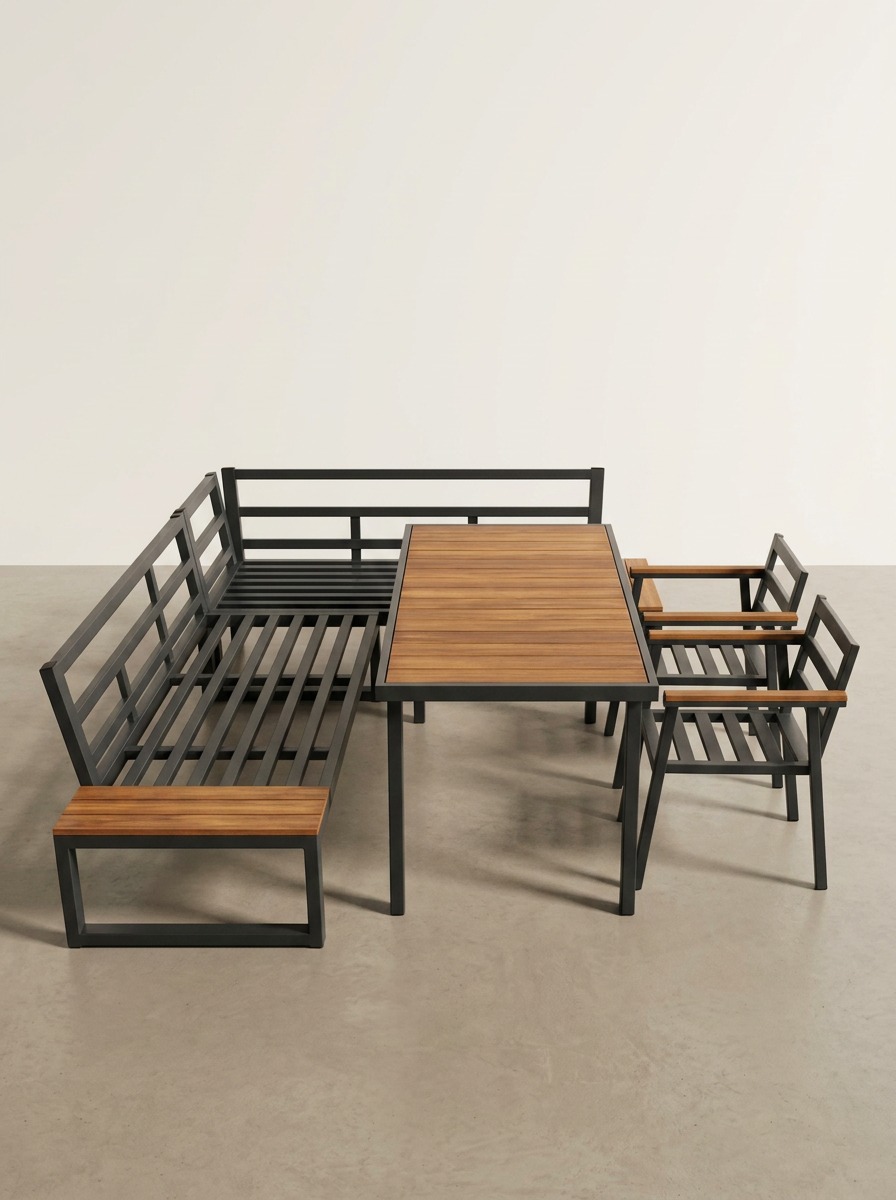

Проектируемый гарнитур представляет собой единую композиционную группу для отдыха на открытом воздухе. Общие габариты зоны составляют 2400 на 1600 мм при высоте 850 мм. В состав набора входят вместительный угловой диван, два отдельно стоящих широких кресла и прямоугольный стол для обедов или чаепитий.

Основой прочности служит силовая рама из стальной профильной трубы, которая держит геометрию и распределяет нагрузки. Накладные элементы сидений, спинок и столешницы выполняются из древесины. Такое решение изолирует человека от холодного металла и создает приятный визуальный контраст.

Вариации исполнения и адаптация под задачи

При сборке изделия мастер может гибко варьировать материалы в зависимости от бюджета и условий эксплуатации. Для каркаса оптимально подходит профильная труба сечением 40 на 40 мм или 40 на 20 мм с толщиной стенки от 2 мм. Более тонкий металл сложно проваривать новичку, его часто прожигают электродом.

Порода древесины определяет внешний вид и долговечность обшивки:

• Сосна и ель являются наиболее доступным вариантом, но требуют тщательной антисептической пропитки.
• Лиственница обладает высокой плотностью, отлично переносит влагу и не гниет на открытом воздухе.
• Термодерево или дуб относятся к премиальному сегменту, гарантирующему максимальный срок службы без деформаций.

Необходимый набор инструмента и расходников

Оснащение мастерской включает стандартный комплект для металлообработки и столярных работ. Для сборки каркаса потребуется сварочный аппарат, угловая шлифовальная машина с отрезанными и зачистными дисками, а также струбцины для фиксации узлов.

Столярный этап потребует наличия следующего инструмента:

• Торцовочная или циркулярная пила для ровного реза реек.
• Эксцентриковая шлифовальная машинка с набором абразивов различной зернистости.
• Шуруповерт и сверла по металлу и дереву.
• Малярные кисти или краскопульт для нанесения защитных составов.

Заготовка металла и сварочные работы

Изготовление начинается с разметки и нарезки профильных труб строго по карте раскроя. Все торцы деталей зачищаются от заусенцев и грата. Сборка силовой рамы выполняется на ровном верстаке с обязательным контролем диагоналей и углов в 90 градусов.

Сварочные швы выполняются прихватками, после чего производится финальная проварка всех стыков. Завершив сварку, мастер зачищает швы заподлицо с помощью УШМ, удаляет брызги металла и обезжиривает поверхность для последующего грунтования и покраски.

Подготовка и защита деревянных элементов

Деревянные рейки распиливаются в размер согласно деталировке проекта. Каждая доска проходит трехэтапную шлифовку зерном от 80 до 240 единиц. Фаски по краям реек снимаются фрезером или ручным инструментом для безопасности и эстетики.

Защитная обработка включает нанесение глубоко проникающего антисептика в два слоя. После высыхания грунта дерево покрывается фасадным маслом, лазурью или яхтным лаком. Особое внимание уделяется торцам брусков, так как они наиболее активно впитывают влагу.

Пошаговая узловая сборка и фиксация

Монтаж деревянной обшивки на металлический каркас осуществляется с помощью скрытого или сквозного крепежа. При сквозном способе применяются мебельные болты с полукруглой головкой. Для этого в металле и дереве соосно просверливаются отверстия соответствующего диаметра.

Использование скрытых авторезных саморезов по металлу с обратной стороны профиля позволяет сохранить лицевую поверхность дерева идеально гладкой. При укладке реек сиденья и столешницы обязательно выдерживается технологический зазор в 5 или 8 мм для отвода дождевой воды и расширения древесины.

Расчет стоимости самостоятельного изготовления

Самостоятельная сборка комплекта садовой мебели экономит до 60 процентов бюджета по сравнению с покупкой готового премиального гарнитура в салоне. Основные затраты приходятся на закупку металлопроката, пиломатериалов и качественных лакокрасочных материалов.

Цифровой проект комплекта стоит всего 329 рублей. Эти вложения окупаются уже на этапе закупки металла, так как точная карта раскроя исключает покупку лишних погектаров трубы и снижает количество обрезков до минимума.

Типичные ошибки начинающих мастеров

Отсутствие опыта часто приводит к дефектам, которые проявляются во время эксплуатации мебели на улице. Самая распространенная ошибка заключается в игнорировании зазоров между досками, из-за чего намокшая древесина разбухает и подрывает крепеж.

Также мастера часто допускают следующие промахи:

• Сварка конструкции на неровном полу, что влечет перекос всей рамы.
• Отсутствие антикоррозийной обработки внутренних полостей труб и подрезных торцов.
• Использование слишком тонкого металла, вызывающее деформацию конструкции при сварке.
• Отсутствие сверления поталь под головки саморезов.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок при нарезке материалов, используйте проверенные чертежи. Готовый проект с деталировкой, узлами и схемой сборки можно скачать на сайте ПроектСам (proektsam.ru). Это позволит сразу приступить к работе и получить качественный результат с первого раза.
