Круглый уличный гриль стол барбекю своими руками: чертежи и сборка

Скачать этот проект-чертёж в PDF

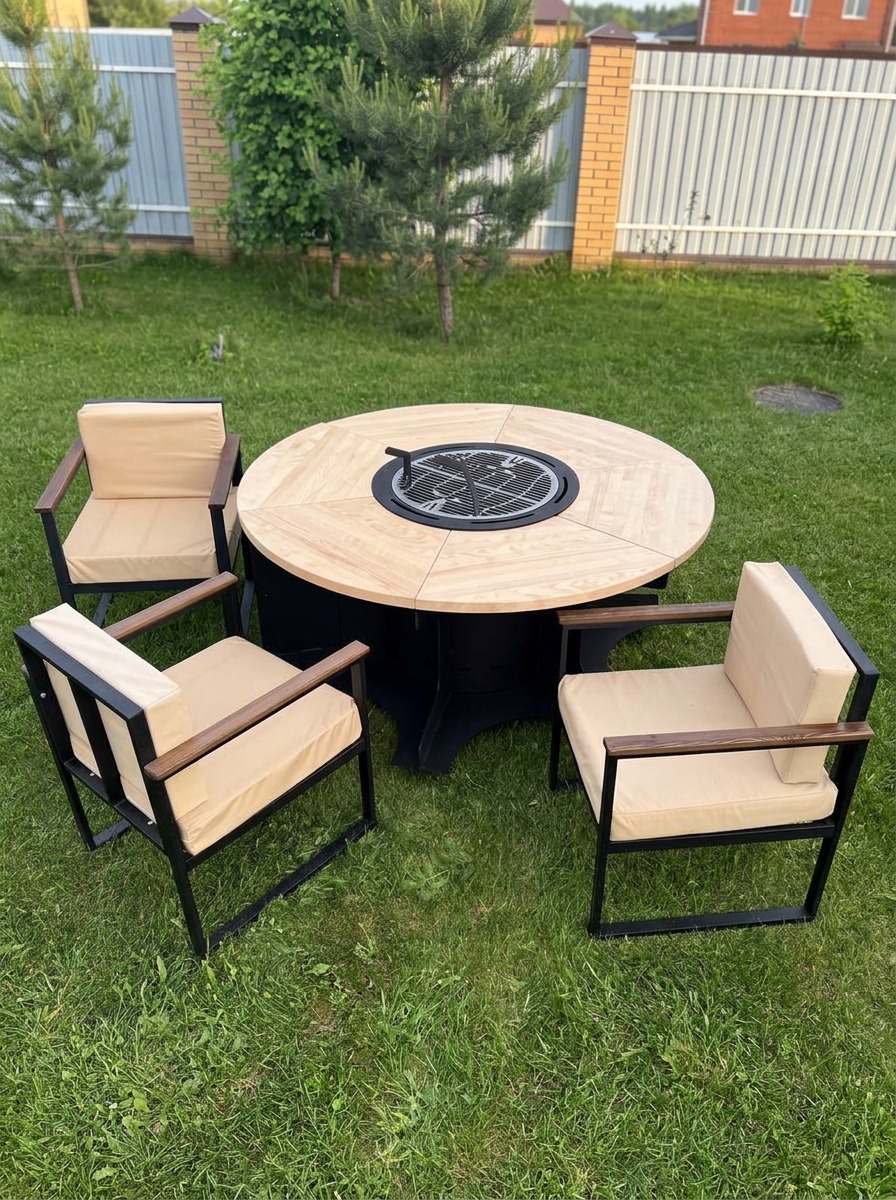

Круглый уличный стол со встроенным грилем объединяет обеденную зону и очаг для приготовления блюд на открытом огне. Конструкция габаритами шестнадцать сотен на семьсот шестьдесят миллиметров позволяет комфортно разместить большую компанию в беседке или на террасе. Самостоятельное изготовление такого изделия требует грамотного расчета термоизоляции, точной подгонки деталей и соблюдения сварочных технологий. Наличие выверенной сборочной схемы исключает ошибки и защищает от переделок при резке дорогостоящего металла.

Конструктивные особенности и геометрия круглого гриль стола

Основой изделия служит силовой металлический каркас диаметром шестнадцать сотен миллиметров и высотой семьсот шестьдесят миллиметров, рассчитанный на высокие статические нагрузки. В центральной части стола формируется посадочное гнездо под съемный или стационарный очаг, отделенный от основной зоны посадки воздушным терморазрывом. Такая круговая компоновка обеспечивает равномерный доступ к решетке для каждого сидящего за столом человека.

Радиальное расположение лучей каркаса и перемычек равномерно распределяет вес жаровни, чугунной решетки и посуды на опорные стойки. Конструкция проектируется так, чтобы центр тяжести находился в нижней трети стола, что предотвращает любое случайное опрокидывание. Правильно подобранный угол наклона опор гарантирует удобное положение ног при посадке на стандартных стульях или садовых креслах.

Выбор металлопроката и материалов для столешницы

Долговечность уличной мебели зависит от правильного подбора марок стали и защитных покрытий. Для изготовления основных узлов применяются следующие материалы:

• Профильная труба: конструкционная углеродистая сталь с толщиной стенки от двух миллиметров для силовой рамы, ножек и радиальных ребер жесткости.
• Жаропрочная или нержавеющая сталь: листовой прокат толщиной от трех до четырех миллиметров для изготовления чаши очага, зольника и колосниковой решетки.
• Материал обеденной зоны: термообработанная древесина ясеня или лиственницы, керамогранитные сегменты либо листовой шлифованный металл.
• Крепежные элементы: болты, шайбы и самоконтрящиеся гайки из нержавеющей стали класса А2 или А4, не боящиеся влаги и нагрева.

Необходимый слесарный инструмент и сварочное оборудование

Для выполнения работ в условиях домашней мастерской или гаража потребуется стандартный набор слесарного инструмента. Сварку силового каркаса лучше всего выполнять полуавтоматом в среде защитного углекислого газа или аргоновой смеси, что дает чистый шов без шлаковых включений. Очаг из нержавеющей стали сваривается аппаратом для аргонодуговой сварки неплавящимся вольфрамовым электродом.

Раскрой круглых деталей и профильной трубы выполняется угловой шлифовальной машиной с тонкими отрезными дисками либо на монтажной маятниковой пиле. Для точного позиционирования элементов понадобятся магнитные угольники, быстрозажимные струбцины, ступенчатые сверла по металлу, штангенциркуль и набор лепестковых кругов для финишной зачистки швов.

Раскрой заготовок и подготовка деталей к сборке

Работа начинается с разметки металлопроката согласно карте раскроя, что минимизирует количество обрезков и экономит бюджет. Профильные трубы нарезаются в размер с обязательной торцовкой и снятием фасок под углом сорок пять градусов в местах стыковки. Окалина, заводская смазка и следы ржавчины удаляются с заготовок металлической щеткой или зачистным кругом до металлического блеска.

Сектора обеденной столешницы вырезаются с технологическим зазором в три миллиметра для компенсации сезонного расширения древесины или композита. В металлических фланцах заранее сверлятся монтажные отверстия под крепеж с зенкованием под потайные головки винтов. Точность нарезки деталей проверяется по контрольному шаблону перед началом сварочных работ.

Пошаговая сборка и сварка силового каркаса

Сварочные работы ведутся поэтапно на ровном сборочном столе для исключения винтовых перекосов конструкции:

1. Формирование центрального кольца очага и фиксация его геометрии струбцинами.
2. Прихватка радиальных лучей рамы под контролем угловых магнитных фиксаторов.
3. Установка опорных стоек и приварка нижнего усиливающего кольца для придания жесткости ножкам.
4. Проверка диагоналей и плоскостности всей конструкции с помощью лазерного или пузырькового уровня.
5. Финальная обварка всех узлов короткими швами в шахматном порядке для предотвращения температурных поводок металла.
6. Зачистка сварных соединений на посадочных плоскостях заподлицо.

Обустройство зоны жаровни и терморазрыва

Главная инженерная задача при создании стола барбекю заключается в изоляции жара от обеденной поверхности. Между внешней стенкой мангальной чаши и посадочным кольцом столешницы обязательно формируется воздушный зазор шириной от двадцати до тридцати миллиметров. Этот зазор работает как естественный конвекционный контур, отводящий избыточное тепло вверх и не позволяющий раме нагреваться выше безопасных значений.

Внутрь чаши устанавливается съемная чугунная или нержавеющая решетка для угля с поддоном под сбор золы. Нижний зольник оснащается регулируемым шибером для точной настройки подачи первичного воздуха в зону горения. Внешний декоративный экран жаровни крепится через термостойкие проставки из базальтового картона или фторопластовые втулки.

Антикоррозийная обработка и термостойкое покрытие

Уличная эксплуатация требует надежной многослойной защиты всех компонентов изделия от влаги и перепадов температур. Внутренняя чаша очага, колосник и защитные щитки покрываются термостойкой кремнийорганической эмалью, выдерживающей нагрев до тысячи градусов Цельсия. Нанесение выполняется в два слоя с обязательной последующей термозакалкой путем постепенного прогрева металла.

Несущий силовой каркас стола обезжиривается, покрывается фосфатирующим или цинконаполненным грунтом и окрашивается атмосферостойкой порошковой краской или полиуретановой эмалью. Деревянные сегменты столешницы пропитываются гидрофобным маслом с твердым воском в три слоя, что предохраняет материал от рассыхания, ультрафиолета и жирных пятен от готовой пищи.

Типичные ошибки при самостоятельном изготовлении гриль стола

Частая ошибка начинающих мастеров состоит в попытке сварить чашу мангала вплотную к деревянному или композитному настилу стола. Без воздушного терморазрыва столешница быстро темнеет, растрескивается или начинает тлеть от высокой температуры углей. Второй распространенный просчет заключается в сплошной проварке тонкостенного профиля длинным швом, что неизбежно ведет к короблению всего стола и нарушению круглой формы.

Также мастера нередко забывают предусмотреть технологические отверстия для слива дождевой воды из чаши очага при уличном хранении стола. Использование сырой древесины без правильной сушки приводит к ее деформации и вырыванию крепежных болтов уже через несколько недель после сборки.

Самостоятельное проектирование круглого гриль стола отнимает много времени и часто приводит к ошибкам в расчете тепловых зазоров и геометрии. Готовый профессиональный проект с подробными чертежами, картой раскроя и пошаговой схемой сборки доступен на сайте ПроектСам (proektsam.ru) всего за 329 рублей. Это гарантирует надежность готовой конструкции, сохранит ваши материалы и позволит быстро собрать премиальный уличный стол барбекю в своей мастерской.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

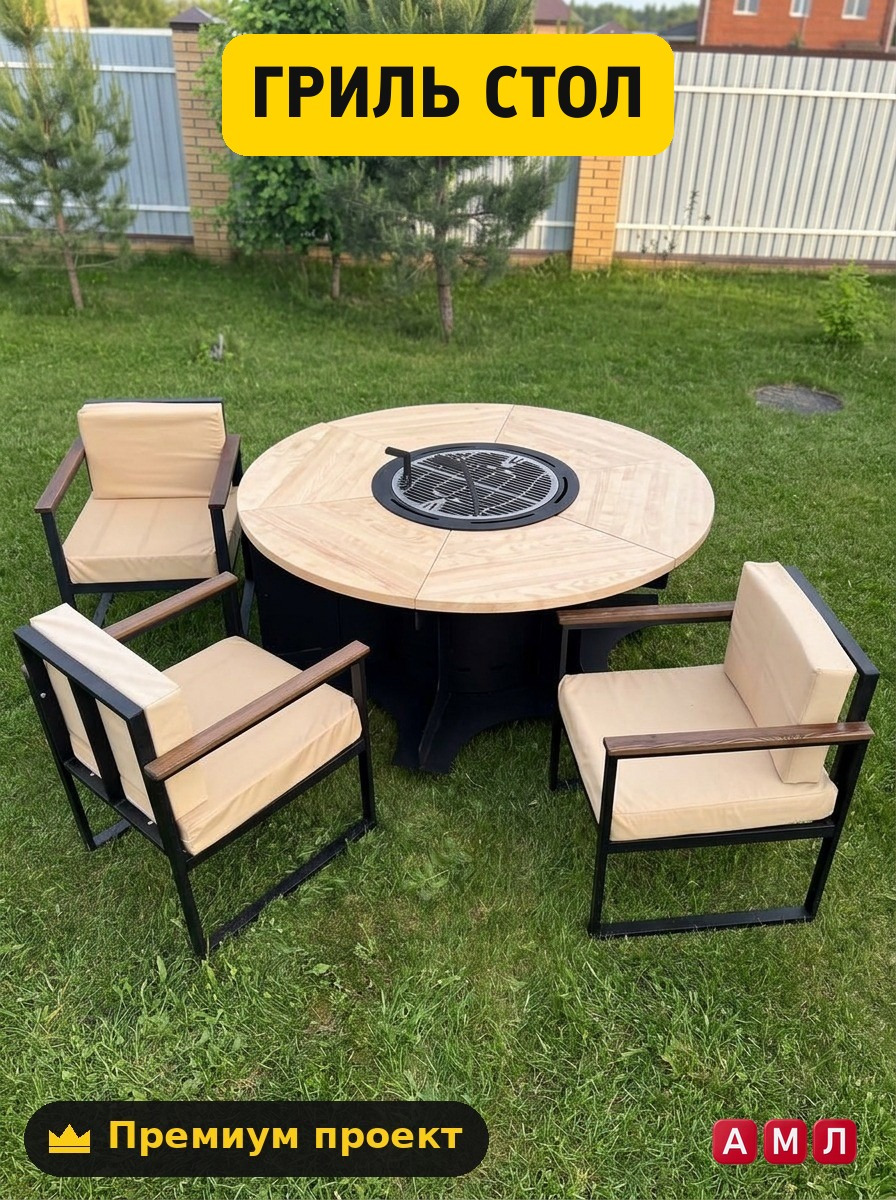

Премиум проект чертеж гриль стол барбекю круглый уличный для дачной беседки изготовоить
