Мангал стол 180 см своими руками: премиум проект и чертежи

Скачать этот проект-чертёж в PDF

Изготовление функциональной зоны барбекю требует точности в расчетах и понимания работы с металлом. Мангал стол длиной 180 см представляет собой оптимальное сочетание рабочей поверхности и жаровни для комфортного приготовления пищи. Использование готового проекта позволяет избежать типичных просчетов при проектировании несущего каркаса.

Конструктивные особенности мангала стола

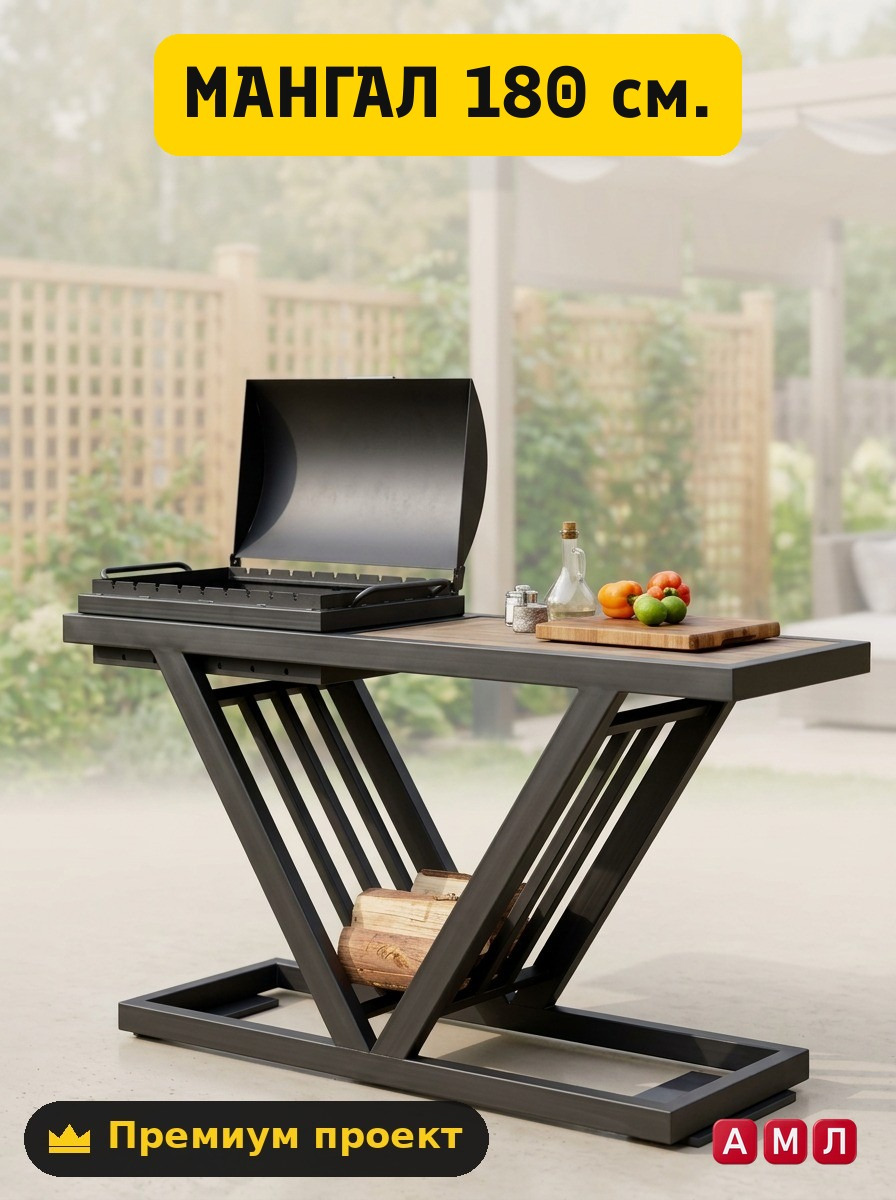

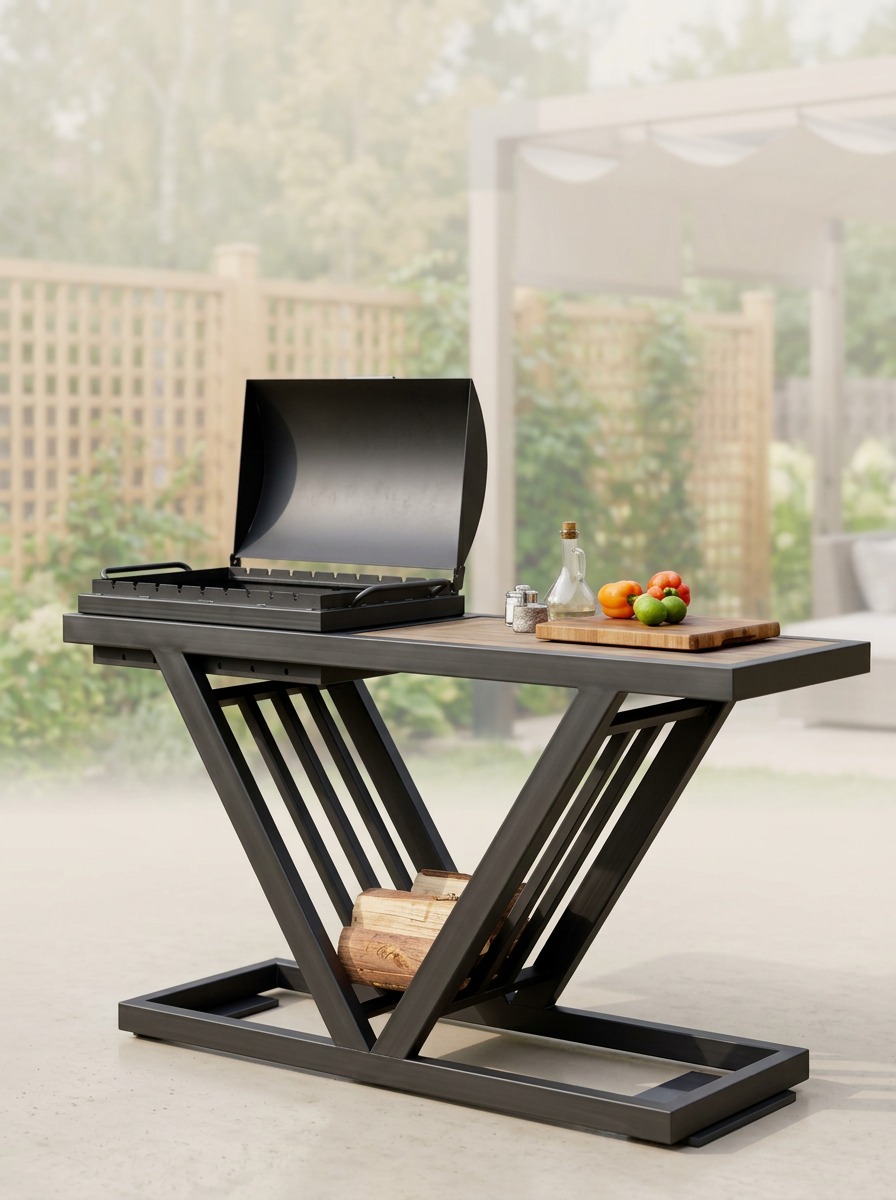

Основой изделия выступает массивный каркас на V образных опорах, обеспечивающий высокую устойчивость всей конструкции. Металлическая столешница плавно переходит в зону жаровни, создавая единое рабочее пространство для разделки продуктов. Нижний ярус оснащен полкой для хранения дров, что избавляет от необходимости обустраивать дополнительные места складирования топлива.

Необходимые материалы и металлопрокат

Для реализации проекта потребуется профильная труба различных сечений, выбор которых зависит от требуемой жесткости рамы. Основные элементы конструкции выполняются из листовой стали толщиной не менее 3 мм для жаровни и 1.5 мм для столешницы. Важно заранее подготовить расходные материалы для сварки, включая электроды или проволоку, а также зачистные круги для болгарки.

Подготовка мастерской и инструмент

Качественная сборка невозможна без ровной рабочей поверхности или сварочного стола. Вам понадобятся стандартный набор слесаря: болгарка с регулировкой оборотов, сварочный аппарат, угольники для контроля углов и струбцины. Использование магнитных угольников позволит выставить V образные опоры с идеальной точностью, исключая перекосы каркаса.

Технология раскроя металла

Точный раскрой материала является залогом минимального количества отходов и плотной подгонки стыков. При нарезке профильной трубы важно учитывать толщину диска болгарки, чтобы не нарушить общие габариты 1800 на 800 миллиметров. Карта раскроя позволяет заранее распределить детали на листах металла, оптимизируя расход дорогостоящего сырья.

Поэтапная сборка металлического каркаса

Сборку начинают с изготовления боковых V образных опор, которые являются несущими элементами изделия. После фиксации опор монтируются продольные перемычки и основание для нижней полки. На финальном этапе устанавливается жаровня, которая должна иметь возможность теплового расширения без деформации столешницы.

Сварка и зачистка швов

Сварка ответственных узлов производится прихватками с последующей проверкой геометрических параметров конструкции. После завершения основных сварочных работ швы зачищаются лепестковыми кругами до состояния ровной поверхности. Качественная зачистка критически важна для последующей покраски, так как наличие окалины приведет к быстрому разрушению защитного слоя.

Типичные ошибки новичков

Основная проблема заключается в пренебрежении тепловыми зазорами, что приводит к короблению металла при первом розжиге. Также часто встречается ошибка неправильного выбора толщины стали для жаровни, из за чего дно быстро прогорает. Отсутствие контроля горизонтального уровня на этапе сварки каркаса делает конструкцию шаткой и неудобной в эксплуатации.

Чтобы не тратить время на самостоятельные расчеты и избежать досадных ошибок в размерах, рекомендуем воспользоваться готовым профессиональным проектом. Детальные чертежи, спецификация материалов и пошаговая инструкция для сборки этого мангала стола доступны на сайте ПроектСам. Это готовое решение позволит вам сразу приступить к работе в мастерской с полной уверенностью в конечном результате.
