Организация безопасного хранения в подземном паркинге, гараже или рабочем кабинете часто упирается в дефицит свободного пространства. Распашные двери требуют много места перед фасадом, поэтому оптимальным решением становится вертикальная защитная штора. Самостоятельное изготовление металлического шкафа с роллетой позволяет получить надежную конструкцию под собственные задачи без переплаты посредникам.

Конструктивные особенности и базовая компоновка

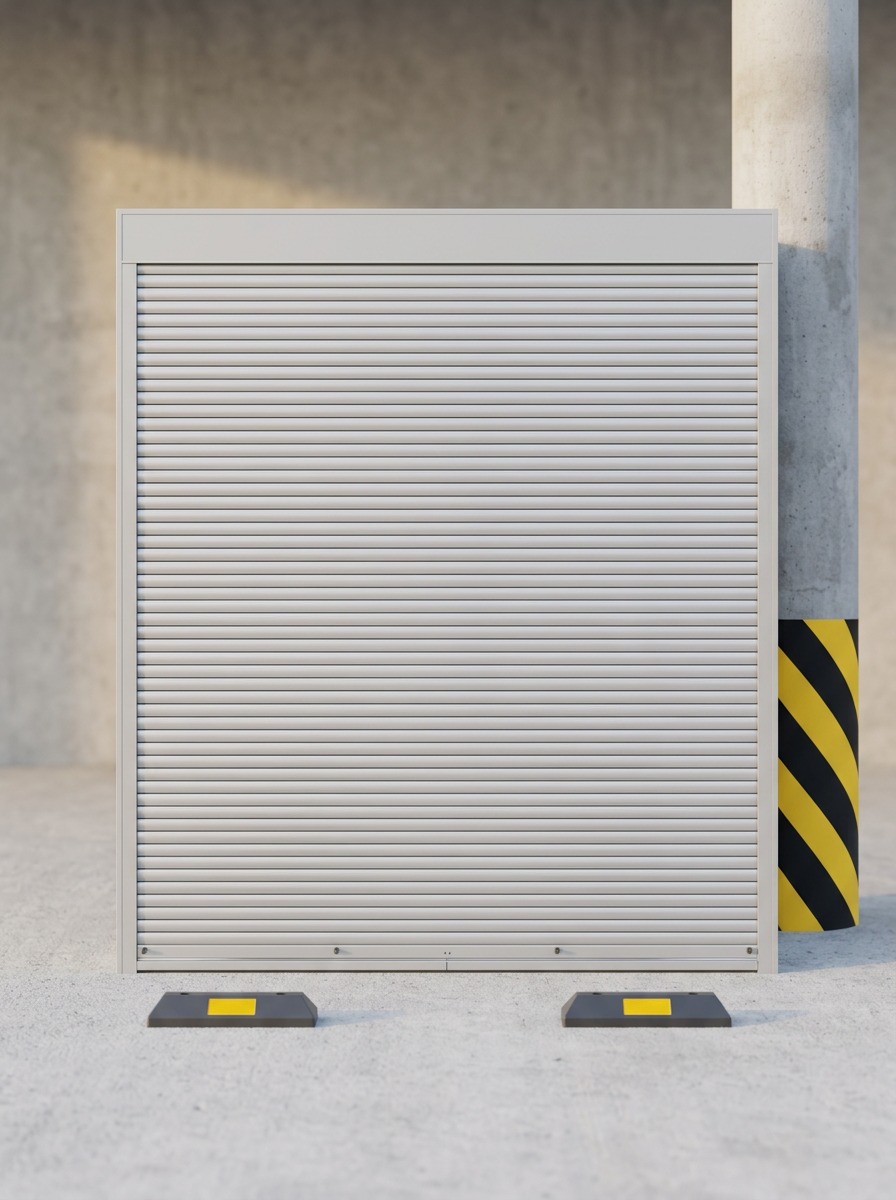

Основой конструкции служит жесткий силовой каркас с внешними габаритами 1200 на 600 миллиметров при высоте 2100 миллиметров. Внутри предусмотрено зонирование под установку регулируемых полок, способных нести распределенную нагрузку от инструментов, документов или комплекта автомобильных колес. Фасадная часть закрывается защитным полотном из ламелей, которое при открытии скручивается в верхний защитный короб. За счет отсутствия распашных створок доступ к содержимому остается свободным даже при плотной парковке машины.

Специфика применения в условиях паркинга и помещений

Универсальность системы заключается в балансе взломостойкости и аккуратного внешнего вида. В подземных паркингах и гаражах такой бокс защищает вещи от пыли, влаги и посторонних взглядов, соблюдая требования пожарной безопасности. В офисных зонах, архивах или домашних кабинетах шкаф используется для систематизации документов, папок и оргтехники. Наличие механического ригельного замка в нижней планке роллеты обеспечивает надежное запирание внутреннего объема.

Материалы для металлического каркаса и обшивки

Долговечность конструкции напрямую зависит от правильно подобранного сырья. Для сборки несущей части и защитных элементов потребуются следующие позиции:

• Профильная труба сечением 40х20 или 30х30 миллиметров с толщиной стенки от полутора миллиметров для силовой рамы.
• Листовой металл толщиной от одного до полутора миллиметров либо листовой ЛДСП высокой плотности для внутренних перегородок.
• Готовый комплект защитной роллеты из экструдированного или пенозаполненного алюминиевого профиля с пружинно-инерционным механизмом.
• Направляющие шины с полимерными уплотнителями для плавного и бесшумного скольжения полотна.
• Полимерно-порошковая краска для защиты стального металлопроката от коррозии.

Инструменты для проведения сборочных работ

Для реализации проекта в условиях домашней мастерской или гаража потребуется стандартный слесарный набор. Необходимы углошлифовальная машина для раскроя профиля, полуавтоматический сварочный аппарат либо заклепочник при бесшовной сборке. Разметка выполняется строительным уровнем, угольником и лазерной рулеткой. Для монтажа крепежных узлов и фиксации направляющих понадобятся шуруповерт с насадками, дрель и набор сверл по металлу.

Поэтапное изготовление каркаса и полок

Работу начинают с нарезки заготовок по деталировочным размерам с обязательной торцовкой краев. Далее процесс сборки выполняется по четкому алгоритму:

1. Сборка боковых лестниц каркаса с контролем диагоналей каждого контура.
2. Связка боковин горизонтальными перемычками в единую пространственную раму.
3. Установка опорных уголков или перфорированных стоек для последующего крепления полок.
4. Монтаж нижних регулируемых опор для компенсации неровностей пола в паркинге.
5. Обезжиривание металла, грунтование и нанесение износостойкого защитного покрытия.

Установка роллетного механизма и регулировка замка

Монтаж подъемного полотна требует повышенной аккуратности и точной геометрии фасадного проема. Первым делом на каркас строго вертикально крепятся направляющие шины, погрешность даже в пару миллиметров вызовет перекос ламелей. Затем в верхней части закрепляется защитный короб со встроенным валом и пружиной. Полотно заводится в пазы направляющих, фиксируется на тяговых пружинах к валу, после чего выставляется натяжение рабочего механизма. Завершающим шагом устанавливаются боковые ригельные замки и концевой профиль с демпферной резинкой.

Расчет себестоимости самостоятельного производства

Заказ аналогичного бокса у специализированных монтажных фирм обходится значительно дороже себестоимости исходных деталей. Основную долю расходов составляет роллетное полотно заводской нарезки с валом и направляющими. Металлопрокат, метизы и антикоррозийная эмаль обойдутся в умеренную сумму. Суммарная экономия при отказе от готового фабричного шкафа в пользу самостоятельной сборки достигает сорока или пятидесяти процентов от рыночной стоимости изделия.

Типичные ошибки при сборке и способы их предотвращения

Главная ошибка новичков заключается в пренебрежении контролем диагоналей при сварке рамы. Перекос каркаса всего на несколько миллиметров приводит к заклиниванию полотна в направляющих и быстрому истиранию ламелей. Второй просчет, это слабая анкеровка шкафа к полу или капитальной стене паркинга, что создает риск опрокидывания при поднятии полотна. Также нельзя забывать о зазорах для теплового расширения металла, если шкаф монтируется в неотапливаемом гараже или на уличной стоянке.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок с раскроем профиля, воспользуйтесь готовой проектной документацией. Профессиональный сборочный чертеж с точной деталировкой, ведомостью материалов и взрыв-схемой узлов можно скачать на сайте ПроектСам, перейдя по адресу proektsam.ru.
