Садовая беседка 4х3 с мангалом и каменной кладкой своими руками

Скачать этот проект-чертёж в PDF

Просторная садовая беседка размером 4,2 на 3,2 метра объединяет зону для приготовления пищи на открытом огне и комфортное пространство для отдыха всей семьи. Наличие встроенной кирпичной зоны мангала, барного стола и надежного каркаса превращает эту конструкцию в полноценный уличный комплекс. Имея на руках точный проект со схемой сборки, такую постройку можно возвести самостоятельно без привлечения дорогостоящих специалистов.

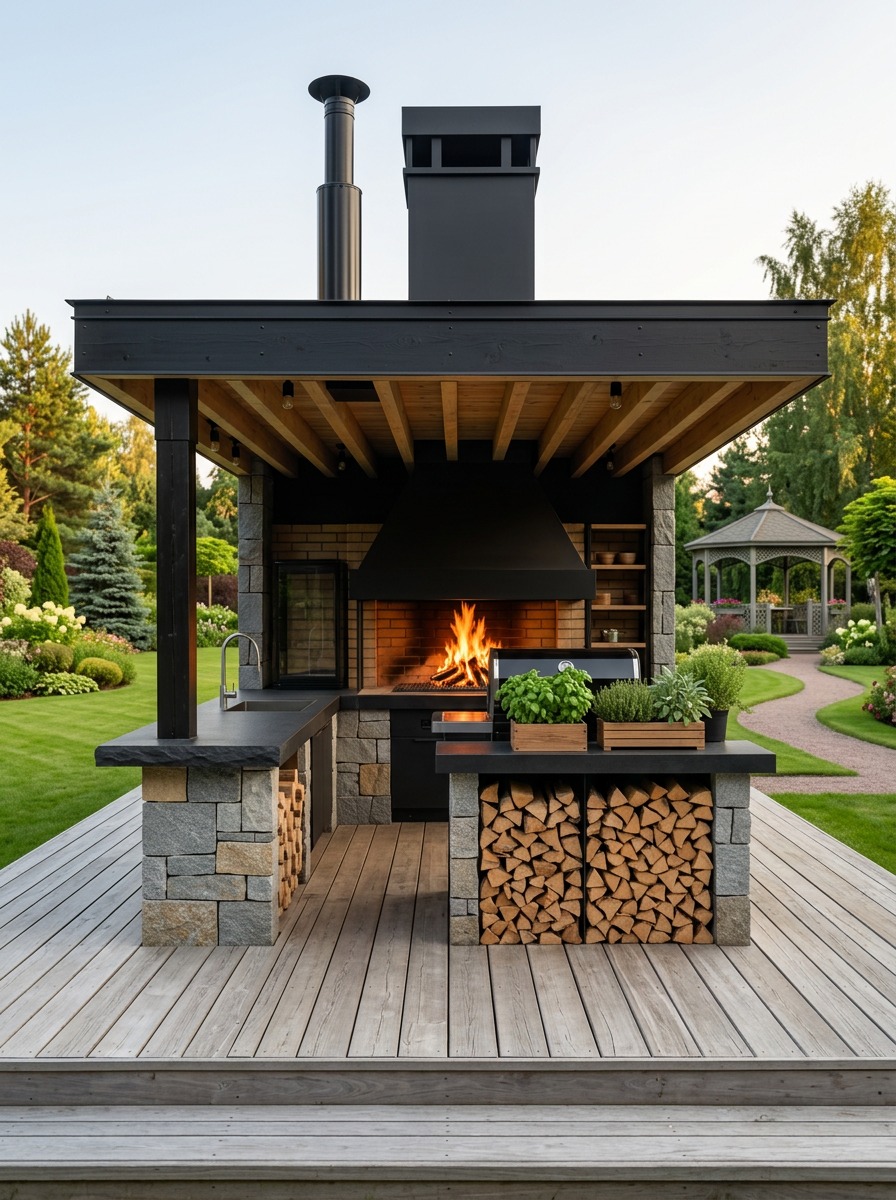

Конструктивные особенности проекта беседки 4 на 3 метра

Архитектура сооружения рассчитана на эксплуатацию в условиях открытого участка и выдерживает значительные ветровые нагрузки. Основой несущей части служат прочные металлические столбы, которые воспринимают вертикальные нагрузки от кровли и обеспечивают общую жесткость. Деревянная стропильная система формирует классическую скатную кровлю, защищающую внутреннее пространство от осадков. Внутренняя планировка грамотно зонирована на рабочее пространство с мангалом, барную стойку и обеденную зону.

Подготовка площадки и устройство фундамента

Надежность всей постройки зависит от правильного расчета и заливки основания под тяжелую кирпичную кладку мангала. Оптимальным выбором становится монолитная железобетонная плита толщиной не менее 150 миллиметров, армированная стальной сеткой. На этапе заливки бетона необходимо заложить закладные детали для фиксации металлических опорных столбов каркаса. После полного набора прочности бетона поверхность гидроизолируют рулонными материалами для защиты от капиллярной влаги.

Необходимые материалы для сборки каркаса и кладки

Для монтажа металлического каркаса используют профильную трубу сечением 80 на 80 миллиметров для основных стоек и 60 на 40 миллиметров для обвязки. Деревянная часть кровли выполняется из сухого бруса и дорки хвойных пород дерева, предварительно обработанных антисептиками. Кирпичная зона мангала и барного стола выкладывается из качественного керамического или огнеупорного кирпича с применением жаростойких смесей. Для облицовки цоколя и отдельных элементов применяют натуральный или искусственный камень.

Инструменты для самостоятельного строительства

Качественная сборка требует наличия стандартного набора строительного инструмента и точного измерительного оборудования. Потребуется сварочный инвертор для работы с металлом, болгарка с отрезными дисками и шуруповерт. Для работы с деревом понадобится торцовочная пила и набор ручного столярного инструмента. При возведении печного комплекса пригодится кельма, расшивка, строительный миксер и уровень длиной не менее полутора метров.

Пошаговый монтаж металлического каркаса беседки

Монтаж начинается с установки вертикальных опорных столбов на заранее подготовленные анкерные пластины фундамента. Стойки выравнивают по строительному уровню и временно фиксируют укосинами для предотвращения смещений. Затем монтируют верхнюю обвязку из металлического профиля, образуя жесткий контур будущей кровли. Все сварные швы тщательно зачищают болгаркой, обрабатывают антикоррозийным грунтом и окрашивают эмалью в два слоя.

Сборка деревянной стропильной системы и кровли

На верхнюю металлическую обвязку устанавливают мауэрлат и крепят стропильные ноги согласно монтажной схеме. Шаг стропил рассчитывается с учетом снеговой нагрузки в регионе и веса кровельного материала. По стропильной системе монтируют обрешетку, поверх которой устилают гидроизоляционную мембрану. В качестве финишного покрытия крыши отлично подходит мягкая черепица, металлочерепица или поликарбонат.

Возведение кирпичного мангала и барного стола

Кладку мангала и барной стойки ведут строго по порядовкам, контролируя горизонтальность каждого ряда строительным уровнем. Топочная камера мангала выкладывается из шамотного кирпича с обязательным зазором для температурного расширения. Барный стол интегрируют в общую конструкцию стены, обеспечивая прочное опирание столешницы. После завершения кладочных работ поверхность кирпича очищают от раствора и покрывают защитным лаком.

Типичные ошибки при самостоятельной сборке

Главной ошибкой начинающих мастеровых является пренебрежение точным контролем диагоналей на начальных этапах монтажа каркаса. Экономия на толщине металла опорных столбов приводит к потере несущей способности всей конструкции. Использование сырой древесины для стропил неизбежно вызывает ее деформацию после высыхания. Отсутствие качественной гидроизоляции между фундаментом и кирпичной кладкой разрушает нижние ряды кирпича уже через несколько сезонов.
