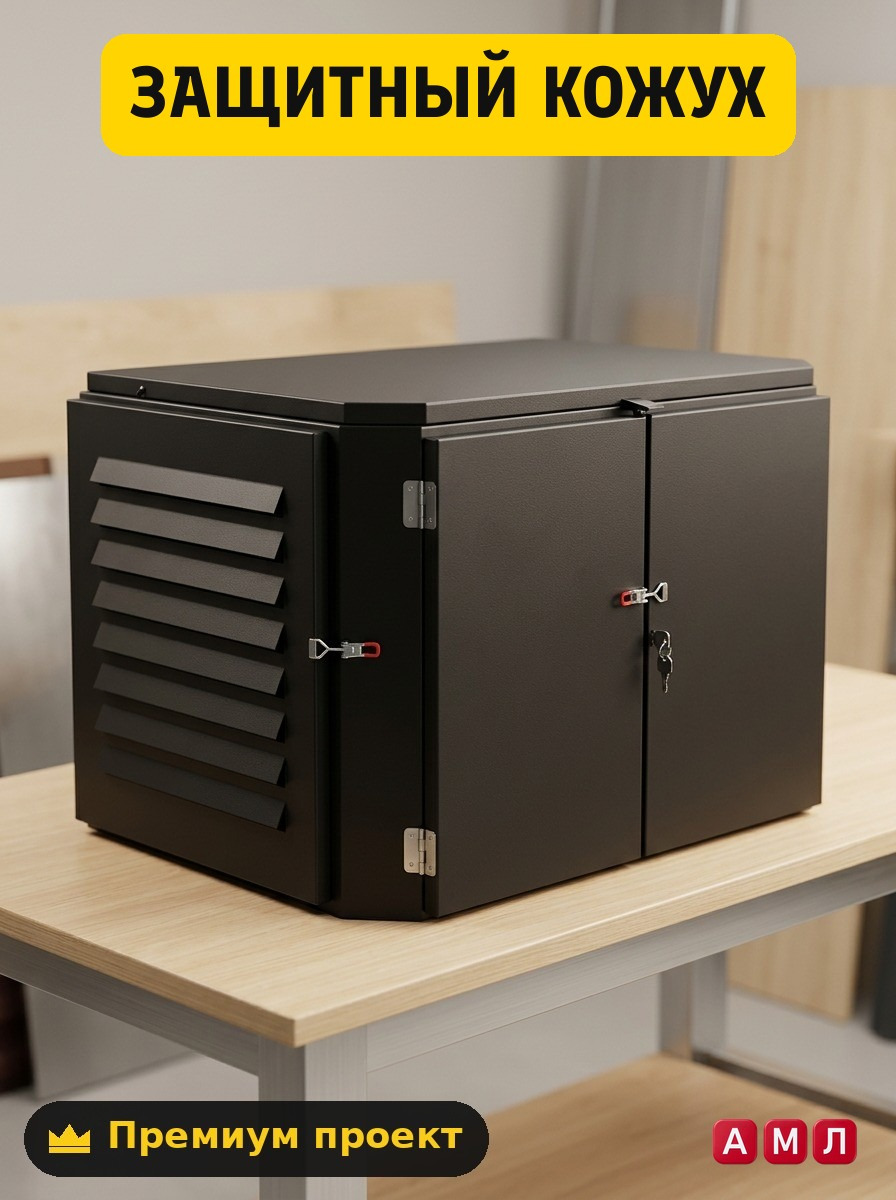

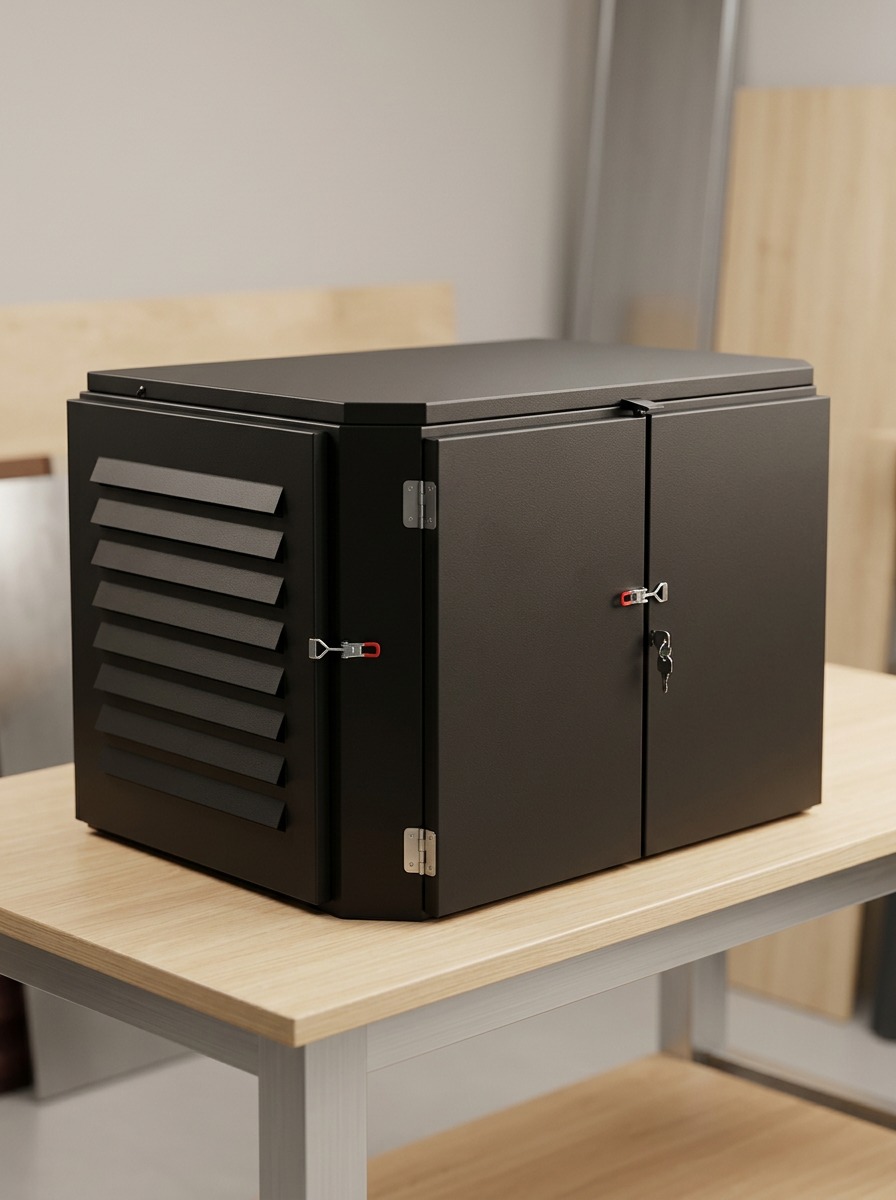

Шумоизоляционный защитный кожух для генератора своими руками по чертежам

Скачать этот проект-чертёж в PDF

Шум от работающего бензинового или дизельного генератора создаёт серьёзный дискомфорт при эксплуатации на дачном участке или около жилого дома. Грамотно спроектированный металлический защитный кожух позволяет снизить уровень звукового давления на 15-20 децибел и надежно защищает оборудование от атмосферных осадков. Изготовление такого корпуса своими руками по готовым чертежам обходится значительно дешевле покупки заводского аналога и дает возможность учесть особенности конкретной модели оборудования.

Конструктивные особенности и требования к шумозащитному кожуху

Качественный защитно-акустический корпус представляет собой не просто металлический ящик, а продуманную инженерную систему. Главная сложность при проектировании заключается в необходимости совместить высокую звукоизоляцию с эффективным охлаждением двигателя. Генератор в закрытом объёме быстро перегревается, что приводит к срабатыванию защиты или поломке поршневой группы.

При габаритах корпуса 1200 на 700 на 850 мм внутри создается оптимальный воздушный объём для большинства бытовых электростанций мощностью от 2 до 8 киловатт. Такая конструкция включает следующие обязательные элементы:

• Жесткий несущий каркас из профильной трубы или гнутого металлического листа.
• Внешняя обшивка из оцинкованной или окрашенной стали толщиной от 1 до 1,5 мм.
• Внутренний слой негорючего звукопоглощающего материала.
• Принудительная или продуманная приточно-вытяжная система вентиляции с лабиринтными каналами.
• Сервисные люки и откидная крышка для заправки топлива и обслуживания.

Материалы для сборки металлического корпуса

Для работы понадобится стандартный металлопрокат и специализированные акустические материалы. В качестве основы каркаса лучше всего использовать профильную трубу сечением 20 на 20 мм или 25 на 25 мм. Она обеспечивает достаточную жесткость конструкции при относительно небольшом весе.

Для внешней обшивки подойдет листовая сталь. Оптимальным выбором станет оцинкованный лист, так как конструкция рассчитана на уличную эксплуатацию. Также можно использовать листовой алюминий, он легче в обработке и не подвержен коррозии. Для внутреннего наполнения применяется базальтовая или минеральная вата высокой плотности с фольгированным слоем. Использование обычного поролона или пенопласта недопустимо из-за высокой пожароопасности и низкой акустической эффективности в диапазоне низких частот.

Организация системы вентиляции и отвода выхлопных газов

Прямые отверстия в стенках кожуха сводят на нет всю звукоизоляцию, так как звук свободно выходит наружу. Для решения этой проблемы приточные и вытяжные окна оборудуются специальными шумоглушащими каналами, имеющими S-образную или L-образную форму. Проходя через такой лабиринт, воздушный поток свободно охлаждает двигатель, а звуковая волна многократно отражается от стенок и гасится.

Обязательным условием является установка электрического вентилятора для принудительного выдува горячего воздуха. Выхлопная труба генератора выводится наружу через гибкий металлорукав из нержавеющей стали и изолирующий термостойкий проходной узел, чтобы исключить нагрев стенок кожуха и попадание угарного газа внутрь обслуживания.

Необходимый инструмент и оборудование для работы

Для самостоятельного изготовления металлического защитного капота потребуется базовый набор слесарного и сварочного оборудования. Основные работы связаны с раскроем металла, его сваркой и финишной сборкой элементов.

В минимальный комплект входят следующие инструменты:

• Угловая шлифовальная машина с отрезными и зачистными дисками.
• Сварочный полуавтомат или инвертор для работы с тонкостенным металлом.
• Электрическая дрель и набор свёрл по металлу.
• Заклёпочник для установки вытяжных заклёпок при монтаже обшивки.
• Нож для резки минеральной ваты и строительный фен для наклеивания виброизоляции.
• Измерительный инструмент, включая рулетку, угольник и scribe-маркер.

Пошаговый процесс раскроя и сборки каркаса

Работа начинается с подготовки деталей по ведомости раскроя. Профильная труба нарезается строго под углом 90 и 45 градусов в соответствии с чертёжными размерами. Перед сваркой все заготовки очищаются от ржавчины и заводской смазки в местах будущих швов.

Сборка каркаса выполняется на ровном верстаке. Сначала свариваются нижняя и верхняя рамы, затем они соединяются вертикальными стойками. Обязательно проверяются диагонали конструкции, отклонение не должно превышать 1 миллиметра. В места крепления петель крышки и обслуживающих дверей ввариваются дополнительные усиливающие закладные элементы. Готовый каркас зачищается от грата и покрывается антикоррозийным грунтом.

Монтаж звукоизоляции и внешней обшивки

Листы внешней обшивки раскраиваются по чертежам. На внутреннюю поверхность металлического листа первым слоем наносится самоклеящийся автомобильный вибродемпфер на битумно-каучуковой основе. Он гасит структурные вибрации самого листового металла, предотвращая его гул.

Вторым слоем укладывается акустическая минеральная вата толщиной 30-50 мм, которая закрывается перфорированным металлическим листом или стеклотканью для предотвращения осыпания волокон. Готовые панели крепятся к каркасу с помощью стальных вытяжных заклёпок или кровельных саморезов с резиновыми шайбами. Все стыки между панелями и каркасом обрабатываются термостойким силиконовым герметиком.

Оценка бюджета на самостоятельное изготовление

Создание кожуха своими руками позволяет сэкономить до 60 процентов стоимости готового заводского изделия аналогичного класса. Основная часть расходов приходится на качественные акустические материалы и металл.

В среднем финансовые затраты распределяются следующим образом:

• Профильная труба и листовой металл составляют около 45 процентов бюджета.
• Звукоизоляционные и вибродемпфирующие материалы забирают 30 процентов средств.
• Вентилятор, гибкий глушитель, фурнитура, петли и замки требуют порядка 15 процентов.
• Расходные материалы, такие как электроды, диски, заклёпки и краска, составляют 10 процентов.

Типичные ошибки при проектировании и сборке

Часто начинающие мастера допускают ошибку, делая кожух слишком тесным. Недоучет технологических зазоров приводит к тому, что генератор невозможно заправить или вытащить для проведения планового технического обслуживания, например замены масла или свечи зажигания.

Вторая распространенная ошибка связано с игнорированием виброразвязки. Если генератор стоит прямо на дне кожуха, вибрация передается на весь корпус, и он начинает работать как большой динамик. Оборудование должно устанавливаться исключительно на специализированные резиново-металлические виброопоры. Третья ошибка заключается в отсутствии принудительного охлаждения, что быстро выводит из строя альтернатор генератора из-за перегрева.

Чтобы не тратить время на самостоятельные расчеты, черчение и ошибки в размерах, вы можете скачать готовый профессиональный Премиум проект защитного шумоизоляционного кожуха на сайте ПроектСам. В комплект за 329 рублей входят точные чертежи в PDF, детальная карта раскроя материала, спецификация и пошаговая схема сборки, с помощью которой вы легко соберете надежный корпус в своей мастерской.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж Защитный кожух шумоизоляционный для генератора, насоса, компрессора, кондиционера из металла сделать

329 ₽

Смотреть проект

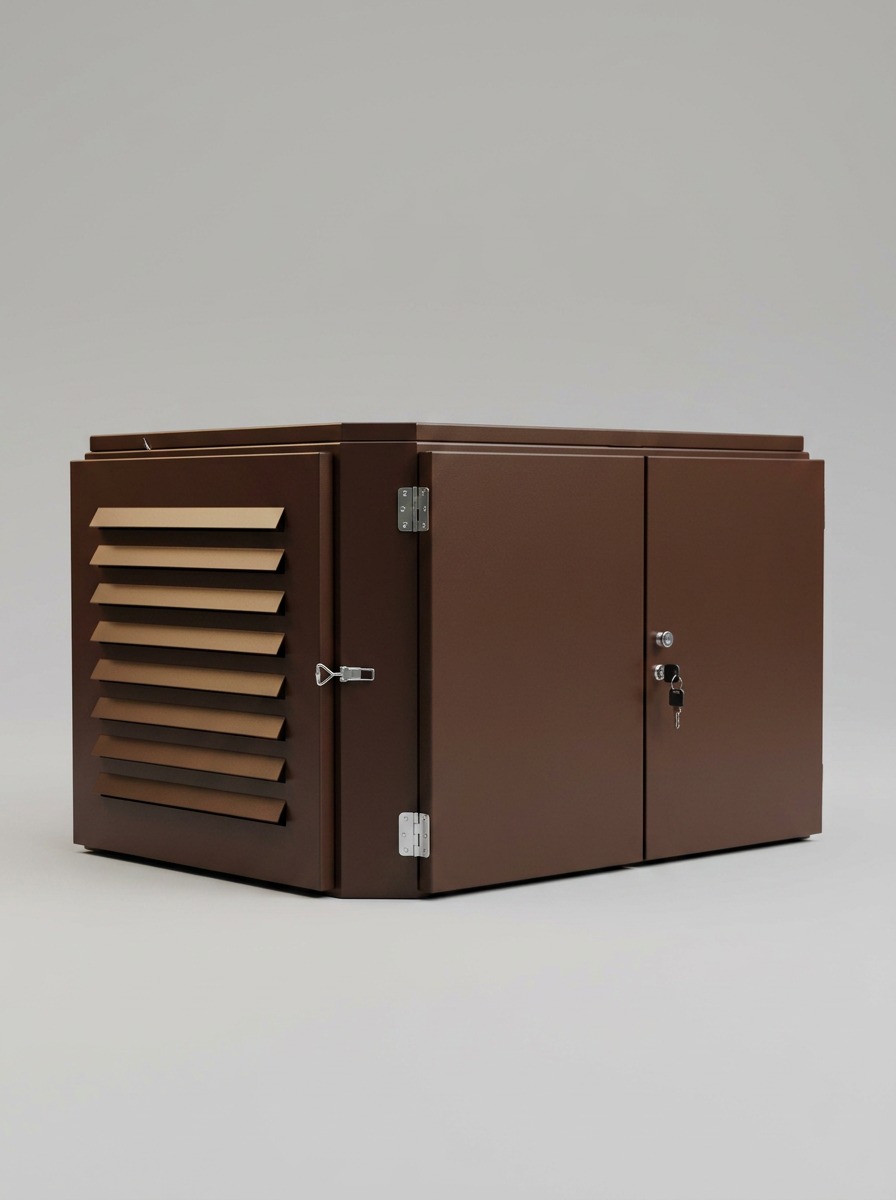

Премиум проект чертеж Защитный кожух для шумоизоляции генератора, насоса, компрессора, кондиционера металлический изготовить

329 ₽

Смотреть проект

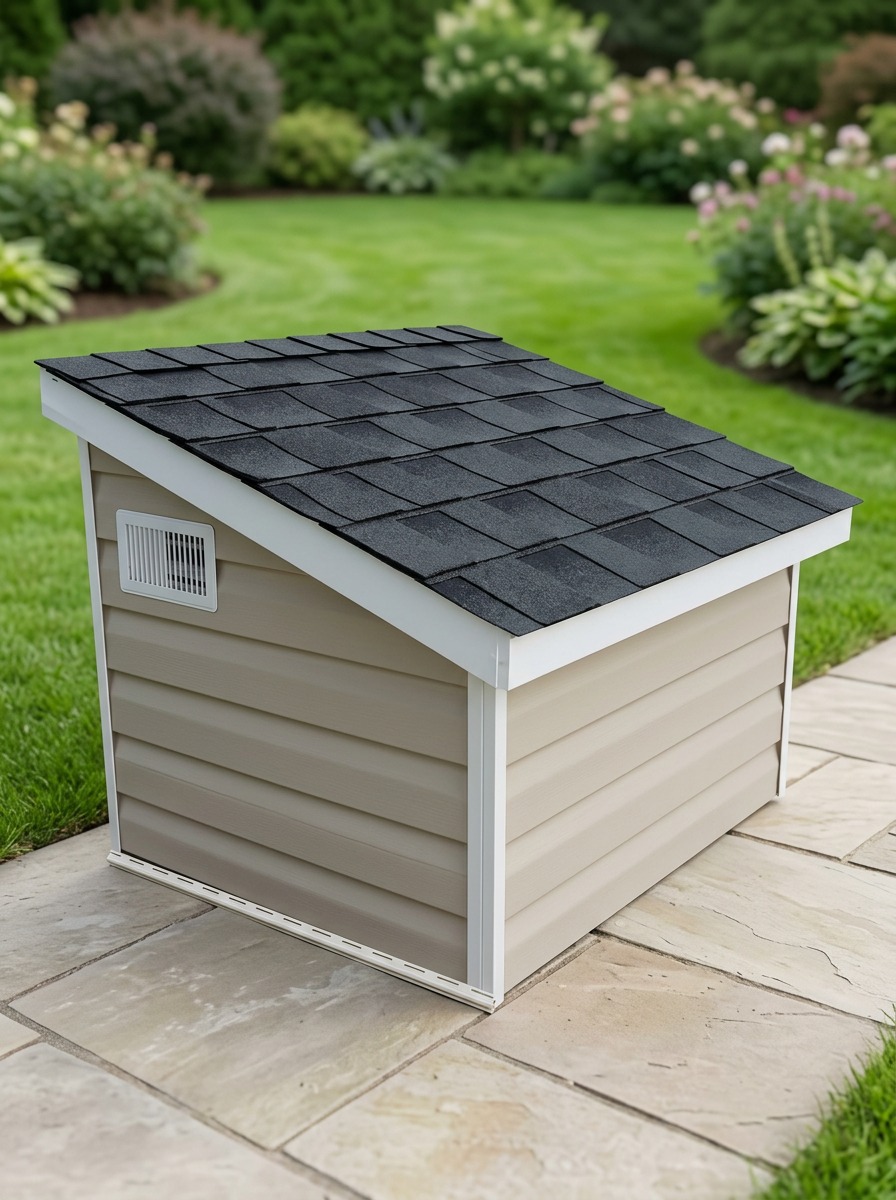

Премиум проект чертеж деревянный домик для бензинового генератора на улицу на дачу для шумоизоляции построить
