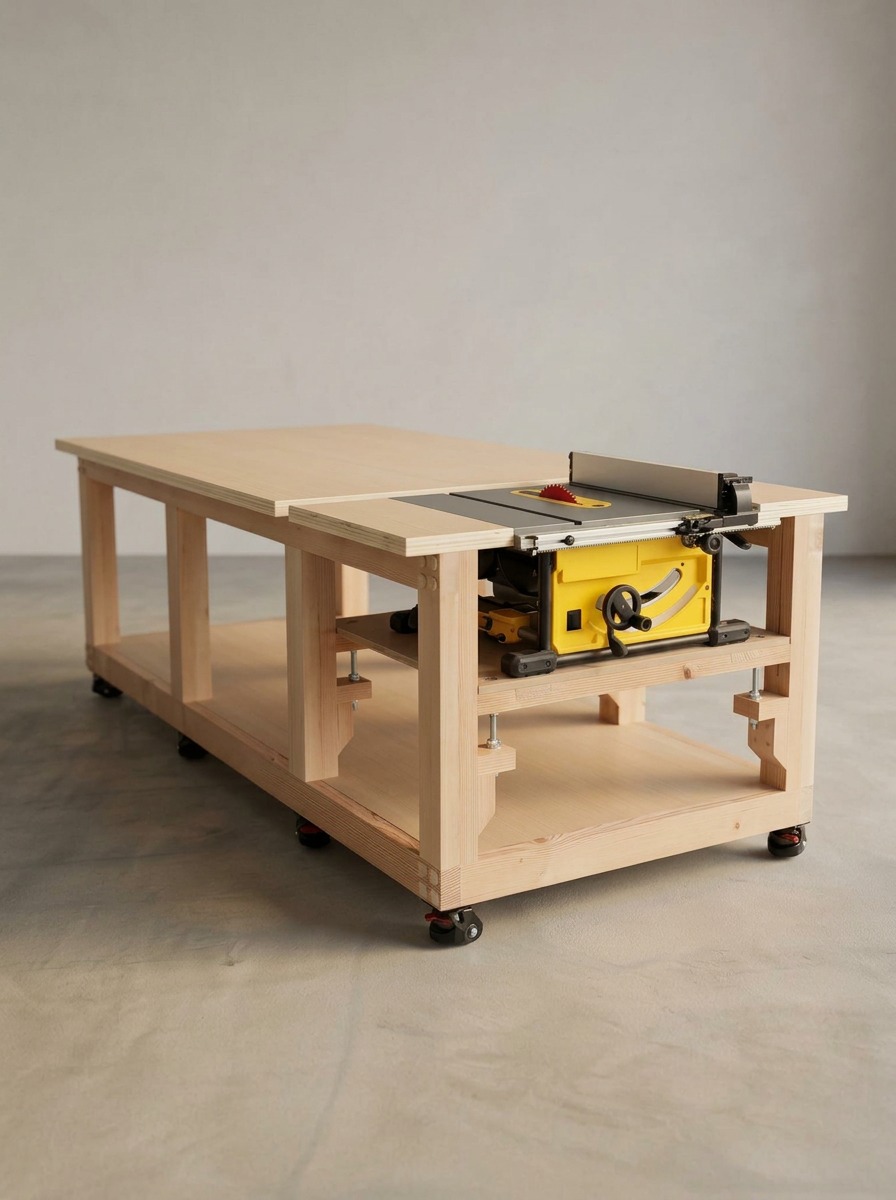

Стол для распиловочно строгального станка 200 см своими руками чертеж

Скачать этот проект-чертёж в PDF

Создание функционального рабочего места для распиловочно строгального оборудования требует точного расчета геометрии и высокой жесткости конструкции. Стандартный стол длиной 200 сантиметров обеспечивает стабильную поддержку длинномерных заготовок, исключая прогибы и вибрации в процессе обработки. Данное руководство поможет разобраться в ключевых аспектах проектирования и сборки надежной станины для мастерской.

Конструктивные особенности стола длиной 2 метра

Основа стола длиной 2000 миллиметров должна обладать высокой сопротивляемостью к скручиванию, так как динамические нагрузки от строгального вала создают постоянную вибрацию. Оптимальная ширина 800 миллиметров и высота 850 миллиметров позволяют комфортно работать с широкими щитами и досками. Важно предусмотреть возможность юстировки ножек для компенсации неровностей бетонного пола в гараже или цеху.

Выбор материалов для силового каркаса

Выбор материала зависит от планируемых нагрузок и наличия оборудования в мастерской.

• Брус хвойных пород сечением от 100 на 100 миллиметров обеспечивает отличную гасимость вибраций.
• Металлический профиль 40 на 40 миллиметров позволяет создать облегченную, но жесткую конструкцию при сварке.
• Комбинированные варианты из фанеры 18 миллиметров и деревянного каркаса дают наилучшее соотношение цены и долговечности.

Необходимый набор инструмента для сборки

Для качественной реализации проекта потребуется минимальный набор столярного или слесарного инструмента. Подготовьте торцовочную пилу для точного раскроя деталей в размер, шуруповерт с функцией импакта и качественный угольник длиной не менее 500 миллиметров. Обязательно используйте столярные струбцины для фиксации элементов каркаса перед окончательным крепежом.

Этапы подготовки и раскроя деталей

Начинайте работу с создания деталировочной ведомости, где указан каждый элемент конструкции с учетом толщины материала. При нарезке бруса или профиля следите за перпендикулярностью торцов, так как даже отклонение в один градус приведет к перекосу всей столешницы. Промаркируйте каждую деталь согласно схеме, чтобы избежать ошибок при предварительной сборке на сухую.

Технология сборки опорной рамы

Сборку каркаса следует начинать с устройства нижней обвязки, которая придает конструкции необходимую устойчивость. Последовательно соединяйте вертикальные стойки с продольными царгами, проверяя диагонали на каждом этапе монтажа. Для фиксации используйте комбинированные соединения, сочетающие клеевой шов и механический крепеж в виде саморезов или мебельных болтов.

Монтаж столешницы и настройка уровня

Столешница должна быть идеально ровной и жесткой, поэтому часто используют многослойную березовую фанеру, покрытую лаком или маслом. Крепление столешницы к раме выполняется через специальные пазы, которые компенсируют естественное расширение древесины при изменении влажности. Убедитесь, что плоскость стола находится в одной горизонтальной линии с рабочими поверхностями вашего станка.

Типичные ошибки при самостоятельном проектировании

Многие новички пренебрегают расчетом центра тяжести, что приводит к опрокидыванию стола при выдвижении заготовки на край. Еще одна частая проблема, это отсутствие диагональных связей, вызывающих люфт конструкции под нагрузкой. Также не стоит использовать слишком мягкие породы дерева без должной финишной обработки, так как они быстро теряют геометрию из за перепадов температур.

Чтобы сэкономить время на черчении и избежать досадных ошибок в расчетах, рекомендуем воспользоваться готовым профессиональным проектом. На сайте ПроектСам вы можете скачать подробную PDF инструкцию с точными размерами, списком крепежа и пошаговой схемой сборки всего за 329 рублей.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж распиловочный строгальный станок стол из бруса 2 метра изготовить

329 ₽

Смотреть проект

Премиум проект чертеж Пильный стол 70 см. для циркулярных пил из дерева

329 ₽

Смотреть проект

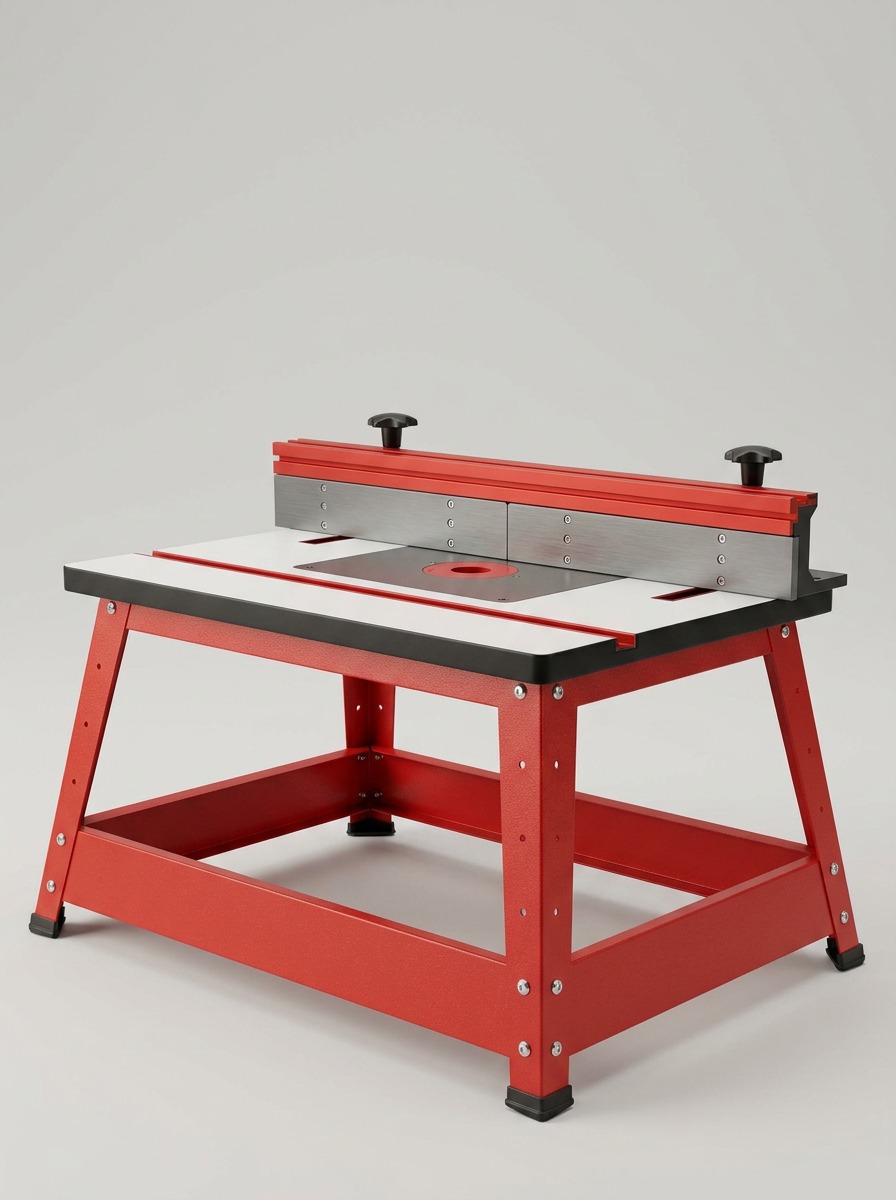

Премиум проект чертеж Фрезерный стол для ручного фрезера портативный 90 см. из металла
