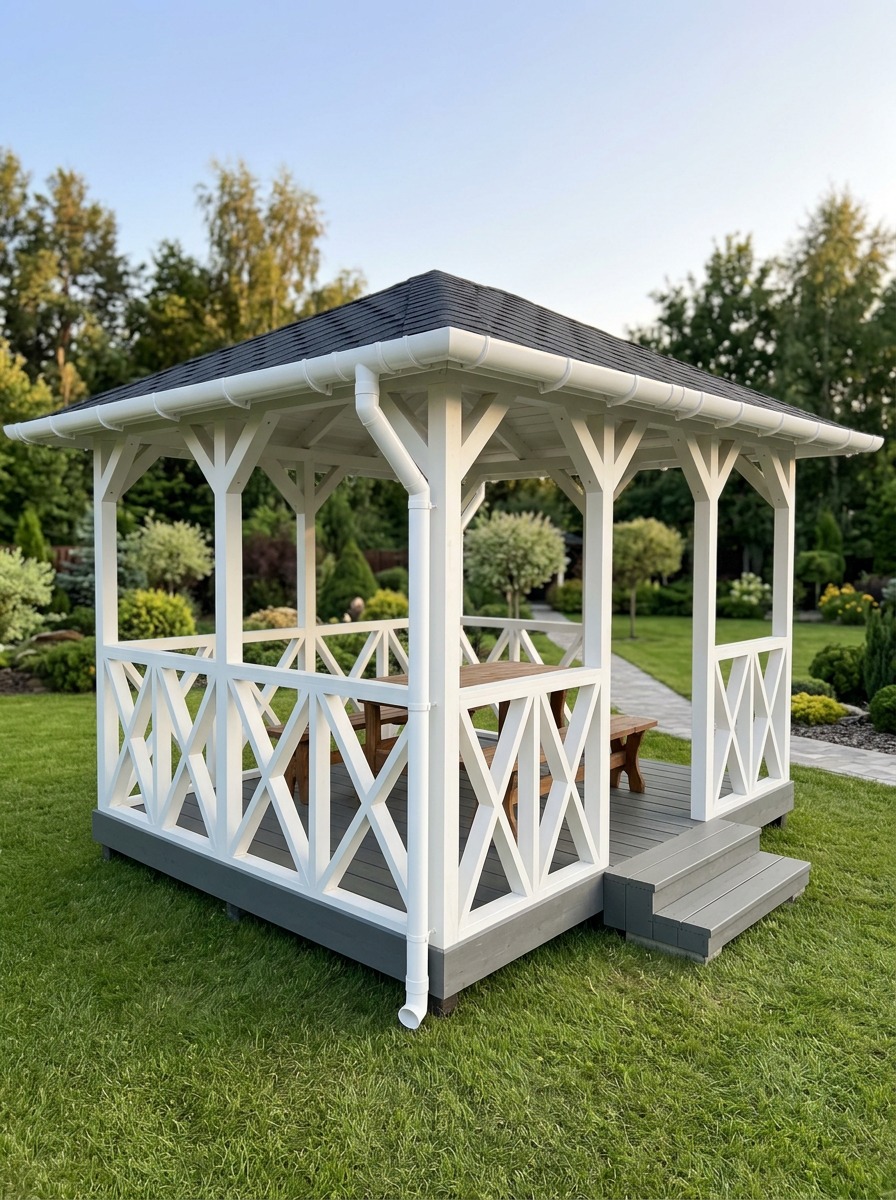

Строительство беседки 6х4 с шатровой крышей, проект и пошаговая инструкция

Скачать этот проект-чертёж в PDF

Возведение капитальной садовой беседки размером 6 на 4 метра требует грамотного подхода к проектированию несущего каркаса и стропильной системы. Грамотный чертеж позволяет избежать перерасхода пиломатериалов и обеспечивает долговечность всей конструкции. Данное руководство поможет понять ключевые этапы сборки премиальной беседки с шатровой крышей и перилами.

Конструктивные особенности беседки 6х4 метра

Проект такой площади предполагает создание полноценной зоны отдыха, способной вместить большую компанию. Шатровый тип кровли распределяет снеговую нагрузку равномерно по всем четырем сторонам, что увеличивает жесткость каркаса. Высота конструкции 3300 мм обеспечивает отличную вентиляцию и визуальный объем пространства внутри. Приподнятая площадка защищает деревянные элементы пола от почвенной влаги и преждевременного гниения.

Подготовка пиломатериалов и расходных элементов

Для реализации проекта необходимо выбирать сухую строганную древесину хвойных пород влажностью не более 18 процентов. Основной каркас выполняется из бруса сечением 150 на 150 мм, что гарантирует устойчивость к ветровым нагрузкам. Для стропильной системы и обрешетки подойдут доски 50 на 150 мм и 25 на 100 мм соответственно. Важно заранее рассчитать кубатуру, чтобы минимизировать обрезки и отходы при раскрое деталей.

Необходимый набор инструментов для мастера

Качественная сборка невозможна без точного измерительного инструмента, включая лазерный уровень и угольник с длинным плечом. Основной перечень оборудования включает торцовочную пилу для идеальных запилов под углом, дисковую пилу, шуруповерт с высоким крутящим моментом и набор стамесок. Для фиксации узлов предпочтительно использовать конструкционные саморезы по дереву, которые не требуют предварительного засверливания и обеспечивают плотное стягивание элементов.

Устройство фундамента и нижней обвязки

Беседка такого размера требует надежного основания в виде столбчатого фундамента или винтовых свай. Нижняя обвязка из бруса укладывается на гидроизоляционный слой, что исключает прямой контакт дерева с бетоном. После выставления обвязки по горизонту монтируются лаги пола с шагом не более 600 мм для предотвращения прогиба досок настила. Правильно выставленный уровень на данном этапе определяет геометрию всей последующей конструкции.

Установка вертикальных стоек выполняется строго по отвесу с временной фиксацией укосинами. Каждая стойка крепится к нижней обвязке с помощью металлических уголков или врубок в полдерева. Перила в данном проекте выполняют не только декоративную функцию, но и служат дополнительными ребрами жесткости для стоек. Верхняя обвязка объединяет все вертикальные элементы в единую жесткую раму, на которую впоследствии опирается стропильная система.

Возведение шатровой кровли

Сложность шатровой крыши заключается в точном расчете диагональных стропил, которые сходятся в центральном узле. Необходимо изготовить шаблон для запила стропил, чтобы все скаты имели одинаковый угол наклона. После монтажа каркаса кровли выполняется обрешетка и укладка кровельного покрытия, например гибкой черепицы. Важно обеспечить качественное примыкание всех элементов, чтобы исключить протечки в узлах соединения скатов.

Распространенные ошибки при строительстве

Главная ошибка новичков заключается в попытке сэкономить на крепеже или использовании сырой древесины, что приводит к появлению щелей после усушки. Отсутствие антисептической обработки перед сборкой труднодоступных узлов ведет к быстрому развитию грибка. Также критичным является нарушение геометрии диагоналей фундамента, что вызывает перекос всей крыши и сложность при монтаже декоративных элементов.

Чтобы не тратить время на самостоятельные расчеты и избежать фатальных ошибок в размерах, рекомендуем воспользоваться готовым профессиональным проектом. Полный комплект чертежей с деталировкой, схемой сборки и списком материалов доступен для скачивания на сайте ПроектСам по цене всего 329 рублей. Это надежный способ реализовать премиальный проект своими руками без лишних хлопот.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.
