Строительство стационарного мангала барбекю с навесом превращает дачный участок в полноценную зону для готовки и отдыха. Грамотно спроектированная конструкция объединяет надежный металлический каркас, удобную систему хранения и защищенную рабочую поверхность. Использование профессиональных чертежей позволяет избежать конструктивных ошибок и сократить расходы на материалы.

Конструктивные особенности стационарного барбекю

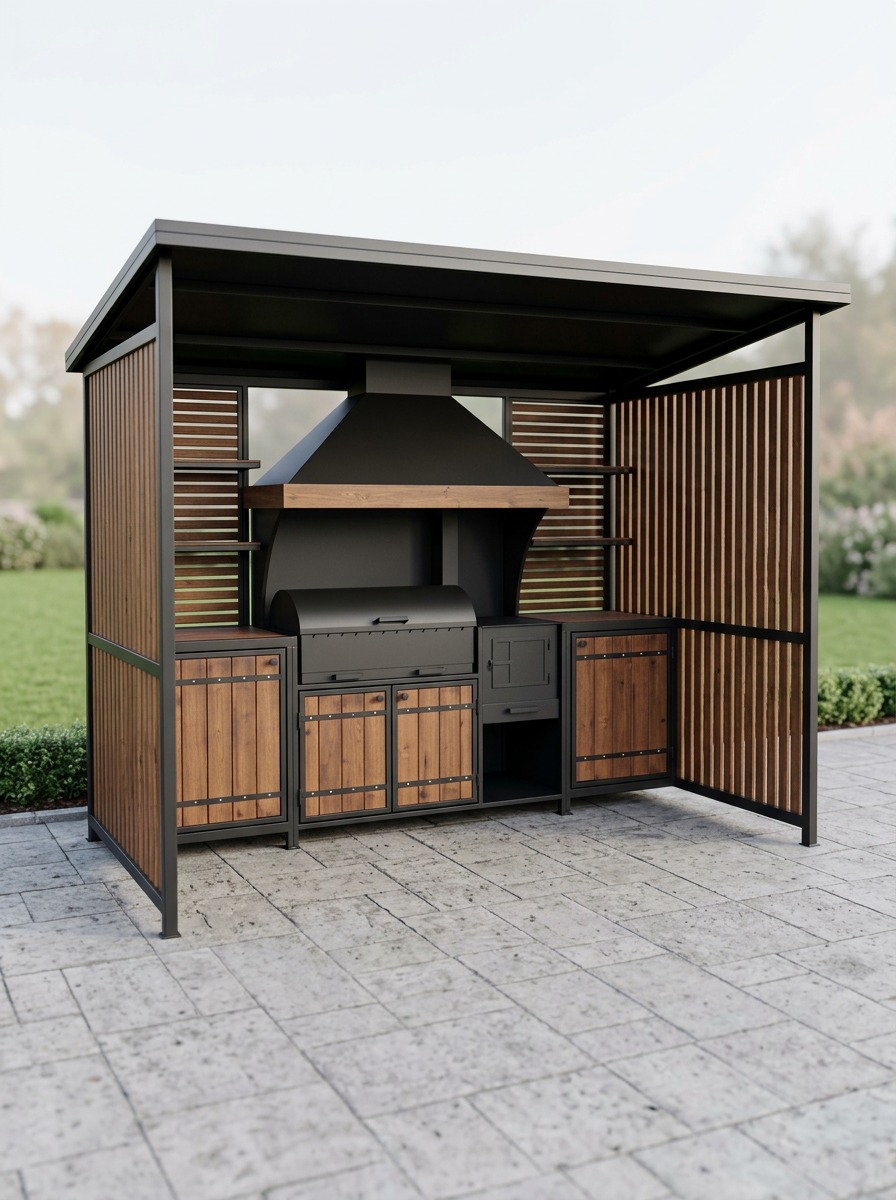

Основой изделия является несущий каркас из профильной трубы, который обеспечивает жесткость всей системы. Габариты 2400 на 800 на 2200 миллиметров позволяют разместить топку, разделочный стол и зону хранения дров под единым навесом. Металлическая крыша защищает рабочую зону от осадков, а съемный узел топки из чугуна или стали продлевает срок службы всей постройки. Деревянные фасады шкафчиков добавляют эстетики и скрывают хозяйственный инвентарь от посторонних глаз.

Подбор материалов для надежной конструкции

Для каркаса оптимально использовать профильную трубу сечением 40 на 40 миллиметров с толщиной стенки от 2 миллиметров. Топка изготавливается из листовой стали толщиной не менее 5 миллиметров или чугунных элементов, устойчивых к деформации при высоких температурах. Кровельное покрытие лучше выполнять из профнастила или металлочерепицы, закрепленных на обрешетке. Для отделки фасадов рекомендуется использовать импрегнированную древесину или влагостойкие композитные материалы, обработанные антисептиками.

Необходимый инструмент для мастера

Качественная сборка невозможна без минимального набора оборудования. В процессе работы потребуются сварочный инвертор, угловая шлифовальная машина с отрезными и зачистными дисками, шуруповерт. Также подготовьте строительный уровень, угольник и рулетку для точного соблюдения геометрии каркаса. Не забудьте про средства индивидуальной защиты, включая сварочную маску, перчатки и защитные очки.

Поэтапный процесс сборки каркаса

Работы начинаются с нарезки заготовок согласно карте раскроя. Сначала сваривается нижняя рама, которая выставляется строго по уровню на подготовленную площадку. После установки вертикальных стоек монтируются горизонтальные перемычки под столешницу и крышу. Важно проверять диагонали на каждом этапе сборки, чтобы избежать перекосов, которые усложнят монтаж дверей и обшивки.

Монтаж топки и вытяжной системы

Топка устанавливается в специально подготовленную нишу с термоизоляционным зазором. Вытяжной колпак крепится к каркасу навеса так, чтобы обеспечить эффективный отвод дыма и искр. При монтаже важно предусмотреть возможность легкого снятия топки для сезонного обслуживания или очистки. Места примыкания металла к деревянным элементам должны быть защищены негорючими прокладками.

Организация системы хранения и фасадов

Внутреннее пространство под столешницей разделяется на отсеки для дров и закрытые ящики для аксессуаров. Деревянные дверцы крепятся на петли с регулировкой, что позволяет добиться ровных зазоров между планками. Использование качественной фурнитуры с антикоррозийным покрытием обеспечит долговечность эксплуатации в уличных условиях. Фасады рекомендуется покрыть атмосферостойким лаком или маслом в несколько слоев.

Распространенные ошибки при самостоятельном строительстве

Типичной ошибкой является пренебрежение подготовкой ровного основания, что ведет к проседанию каркаса и заклиниванию дверей. Использование слишком тонкого металла для топки приводит к ее быстрому прогоранию и деформации. Многие новички забывают про зазоры для теплового расширения материалов, из за чего обшивку может повести через один сезон. Отсутствие четкого чертежа на старте работ неизбежно увеличивает расход материалов из за нерационального раскроя.

Чтобы не тратить время на самостоятельные расчеты и не допустить ошибок в размерах, рекомендуем приобрести готовый проект с деталировкой и пошаговой инструкцией на сайте ПроектСам. Профессиональный PDF комплект содержит точную карту раскроя, таблицу крепежа и подробные схемы сборки, которые помогут построить качественный мангал без лишних усилий.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

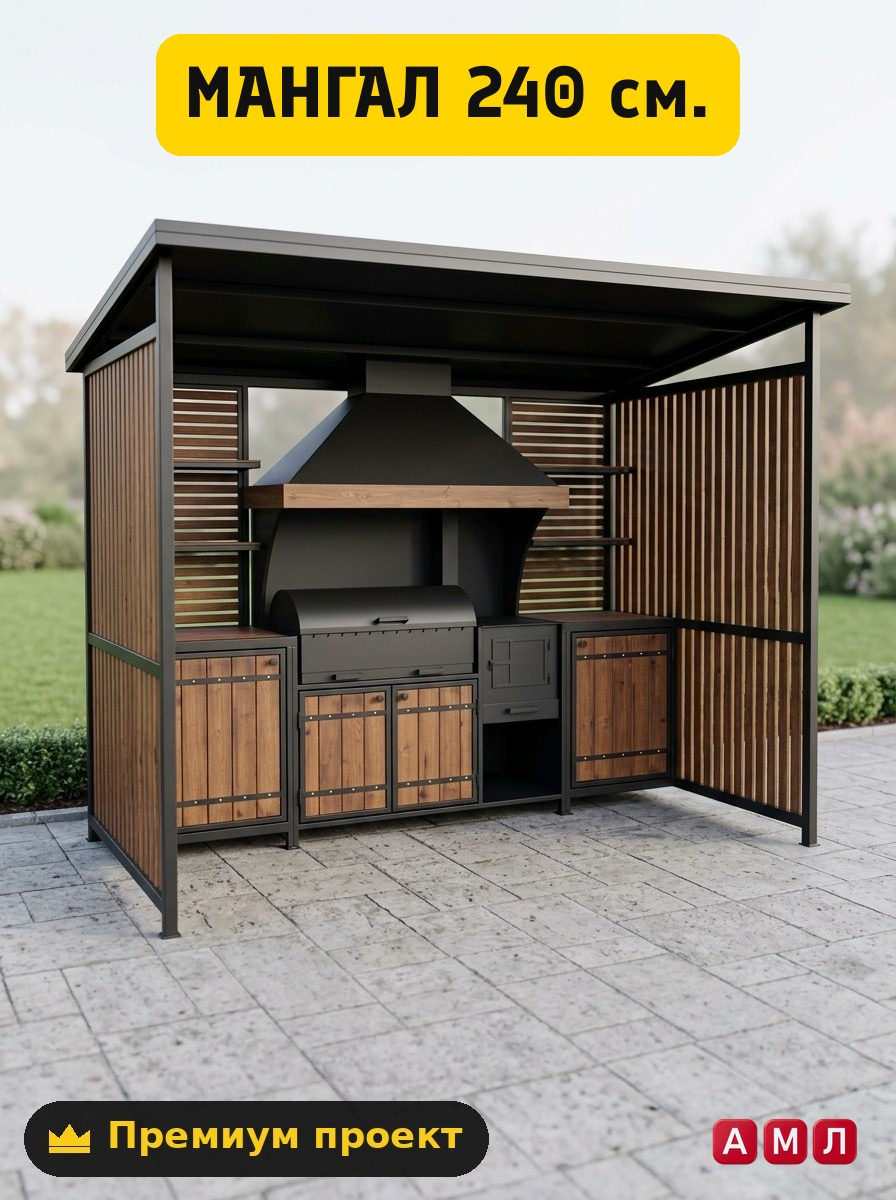

Премиум проект чертеж уличный мангал-барбекю 240 см. с металлическим навесом построить - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D

329 ₽

Смотреть проект

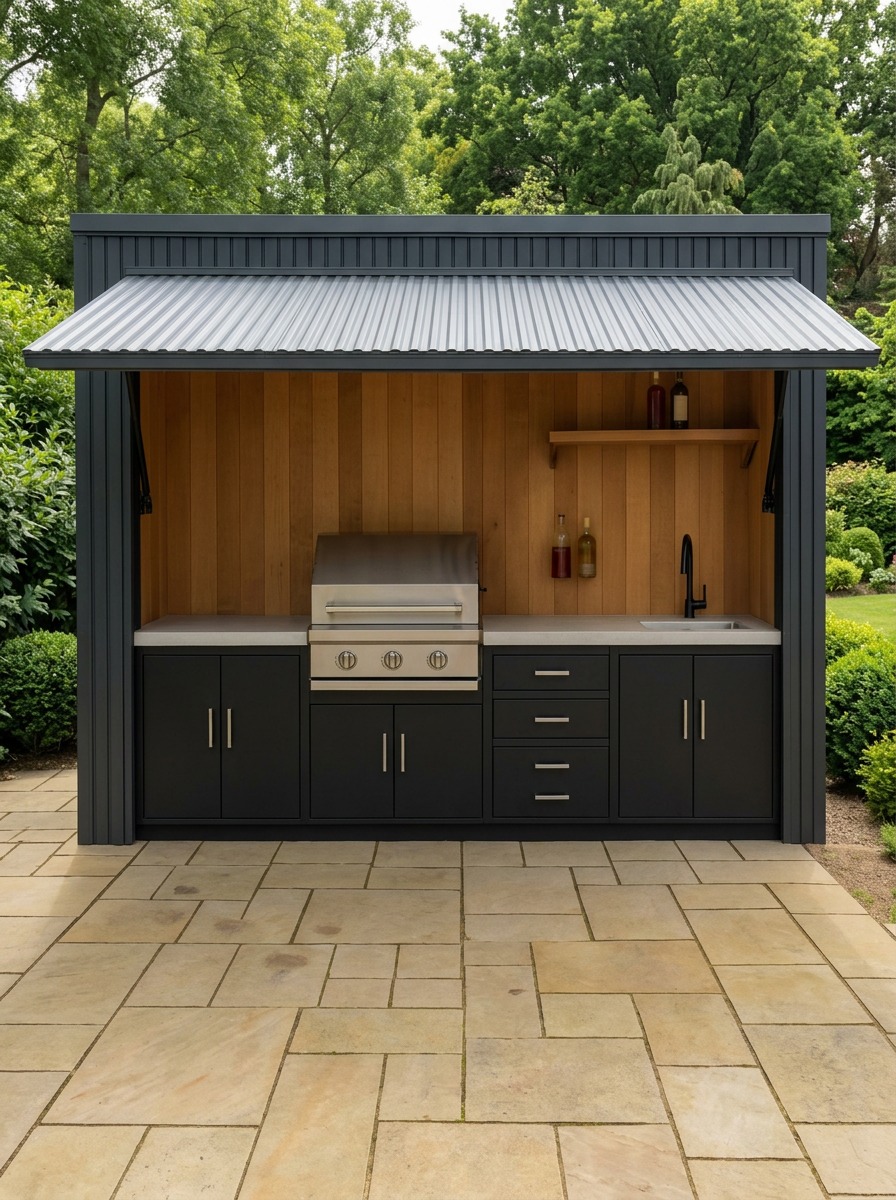

Премиум проект чертеж летняя кухня, модульная мангальная барбекю зона со складной крышей сделать - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D

329 ₽

Смотреть проект

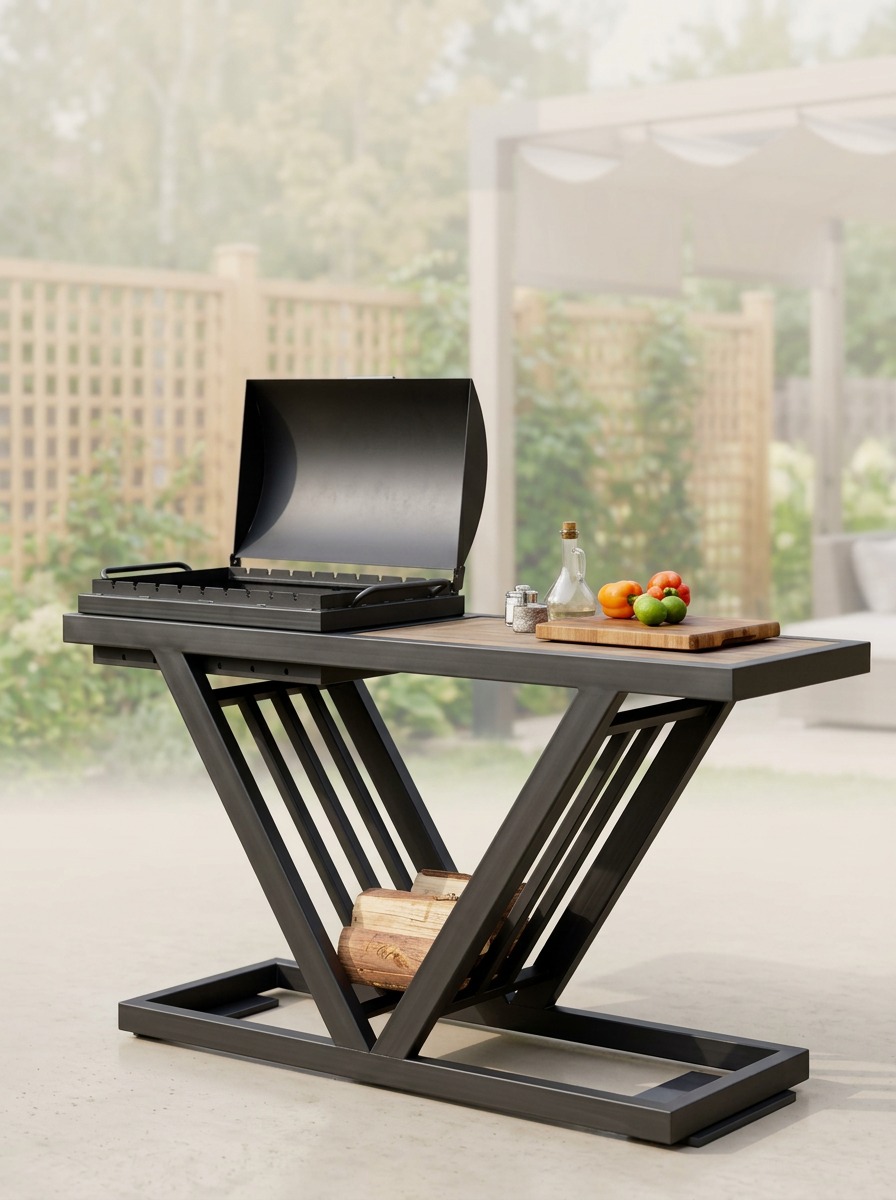

Премиум проект чертеж Мангал-стол 180 см. тип V образный с металлической столешницей построить
