Защитный кожух для генератора своими руками: подробный чертеж и инструкция

Скачать этот проект-чертёж в PDF

Работа электрогенератора на открытом воздухе требует надежной защиты от влаги и пыли. Изготовление металлического кожуха своими руками позволяет создать оптимальные условия для техники при минимальных затратах. Грамотно спроектированная конструкция обеспечивает не только сохранность оборудования, но и эффективное снижение уровня шума.

Конструктивные особенности защитного кожуха

Профессиональный проект кожуха размером 1800 на 1200 на 1300 миллиметров рассчитан на создание жесткого каркаса. Конструкция предусматривает наличие вентиляционных проемов для отвода горячего воздуха, что критически важно для предотвращения перегрева двигателя. Внутреннее пространство спроектировано с учетом удобного доступа к элементам управления и техническому обслуживанию агрегата.

Подбор материалов для надежной защиты

Основой для корпуса чаще всего служит листовой металл толщиной от одного до полутора миллиметров. Для каркаса оптимально использовать профильную трубу квадратного сечения, которая обеспечивает необходимую жесткость при ветровых нагрузках. В качестве шумопоглощающего слоя применяются негорючие минеральные плиты или специализированный звукоизоляционный поролон с фольгированным покрытием.

Необходимый набор инструментов для мастерской

Для самостоятельной сборки потребуется стандартный набор слесарного оборудования. Список инструментов включает:

• Угловую шлифовальную машину с отрезными дисками по металлу.
• Сварочный инвертор для создания прочных соединений каркаса.
• Шуруповерт и заклепочный пистолет для фиксации листовых панелей.
• Измерительный инструмент, включая угольник и рулетку для точной подгонки деталей.

Этапы раскроя и подготовки деталей

Процесс начинается с переноса размеров из чертежа на листовой материал. Использование карты раскроя позволяет минимизировать количество отходов металла, что существенно экономит бюджет. После нарезки все края деталей необходимо зачистить от заусенцев, так как это обеспечит плотное прилегание панелей друг к другу при финальной сборке.

Технология сборки металлического каркаса

Сборка начинается с формирования рамы основания, которая должна стоять на ровной поверхности. Последовательное приваривание вертикальных стоек и верхних перемычек требует постоянного контроля геометрии с помощью угольника. Важно соблюдать допуски, указанные в проекте, чтобы при установке внешних панелей не возникло перекосов конструкции.

Монтаж шумоизоляции и внешних панелей

После завершения сварочных работ каркас покрывается антикоррозийной грунтовкой и краской. Звукоизоляционный материал крепится к внутренним поверхностям панелей с помощью специального термостойкого клея. Финальным этапом является установка обшивки на каркас, при этом рекомендуется использовать уплотнители в местах стыков для герметичности.

Типичные ошибки при самостоятельном изготовлении

Новички часто пренебрегают организацией притока воздуха, что приводит к быстрому выходу генератора из строя из за перегрева. Еще одна распространенная ошибка заключается в недостаточном внимании к виброразвязке, из за чего шум от вибрации передается на корпус. Также важно избегать использования легковоспламеняющихся материалов внутри кожуха в непосредственной близости от выхлопной системы.

Чтобы не тратить время на самостоятельные расчеты и избежать досадных ошибок в размерах, воспользуйтесь готовым проектом. Полный комплект чертежей, деталировка и пошаговая инструкция для сборки доступны на сайте ПроектСам по цене 329 рублей. Это профессиональное решение, которое позволит быстро собрать качественный кожух своими руками.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж Защитный кожух для шумоизоляции генератора, насоса, компрессора, кондиционера металлический изготовить

329 ₽

Смотреть проект

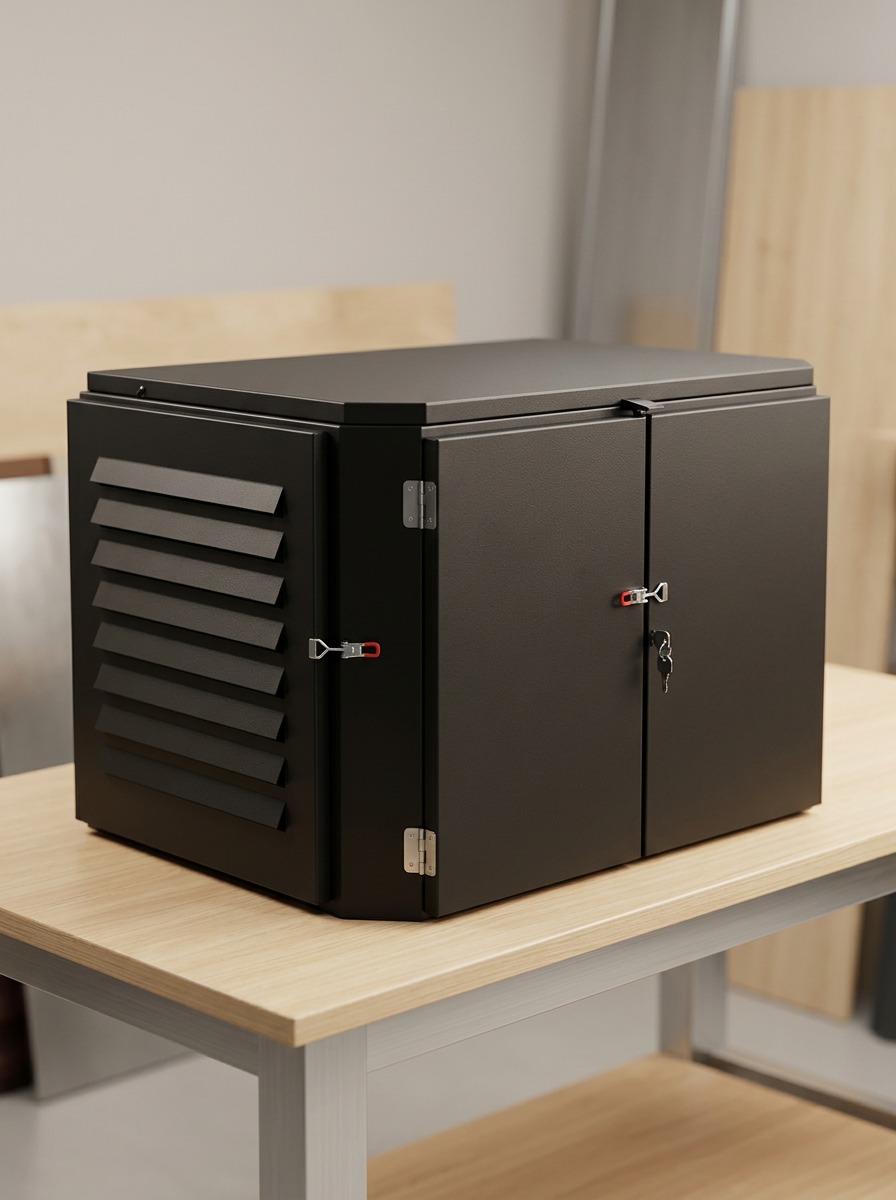

Премиум проект чертеж Защитный кожух шумоизоляционный для генератора, насоса, компрессора, кондиционера из металла сделать

329 ₽

Смотреть проект

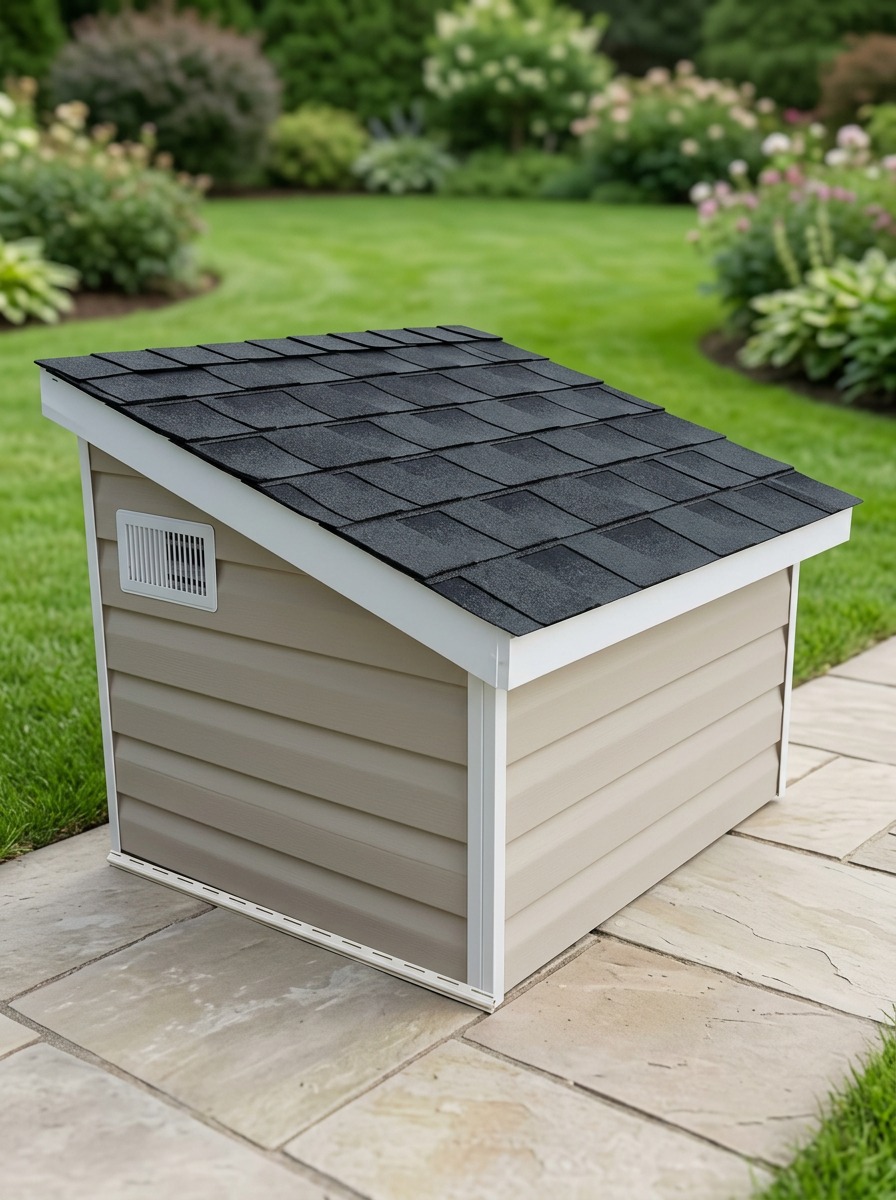

Премиум проект чертеж деревянный домик для бензинового генератора на улицу на дачу для шумоизоляции построить
