Как проверить антенный кабель на сигнал
Проверка антенного кабеля (коаксиального) включает в себя два этапа: проверку целостности самого кабеля (нет ли разрывов или замыканий) и проверку наличия полезного сигнала от антенны.
Вот пошаговая инструкция, как это сделать разными способами:
---
1. Визуальный осмотр (Самое простое)
Прежде чем брать инструменты, проверьте:
• F-разъемы (штекеры): Часто центральная жила кабеля просто не достает до гнезда или оплетка (экранирующий слой) касается центральной жилы, создавая короткое замыкание.
• Изломы и повреждения: Проверьте кабель по всей длине на предмет резких перегибов, защемлений дверью или повреждений изоляции.
---
2. Проверка мультиметром (Тестером)
Это самый надежный способ проверить, не поврежден ли кабель физически.
А) Проверка на короткое замыкание:
1. Отключите кабель от телевизора и от антенны.
2. Переведите мультиметр в режим прозвонки (звуковой сигнал) или измерения сопротивления (Ом).
3. Прикоснитесь одним щупом к центральной жиле, а другим — к металлической оплетке (резьбе штекера).
4. Результат: Прибор не должен пищать, а сопротивление должно быть бесконечным. Если пищит — в кабеле или штекере замыкание.

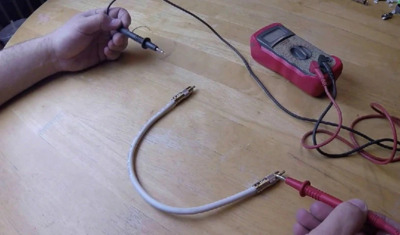

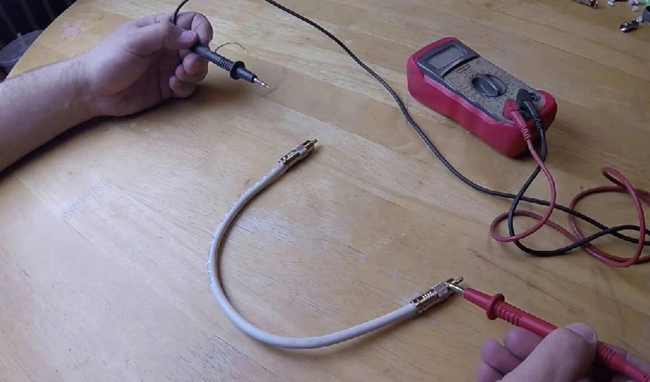

Б) Проверка на обрыв (целостность):
1. На одном конце кабеля сделайте «временную перемычку»: соедините кусочком проволоки центральную жилу с оплеткой.
2. На другом конце кабеля коснитесь щупами жилы и оплетки.
3. Результат: Прибор должен пищать, показывая замкнутую цепь. Если не пищит — значит, где-то произошел обрыв жилы.
---
3. Проверка сигнала через меню телевизора
Если кабель целый, нужно понять, идет ли по нему сигнал.
1. Подключите кабель к телевизору.
2. Зайдите в Настройки -> Канал (или Ручная настройка).
3. Найдите шкалы «Уровень сигнала» и «Качество сигнала».
• Если шкалы на нуле — сигнал не доходит (проблема в антенне, усилителе или кабеле).
• Если уровень высокий, а качество низкое — кабель работает, но антенна плохо настроена или есть помехи.
---
4. Проверка с помощью батарейки (если нет мультиметра)
1. На одном конце кабеля подключите к центральной жиле и оплетке обычную батарейку (например, АА).
2. На другом конце кабеля коснитесь языком жилы и оплетки (или используйте маленькую лампочку/светодиод).
3. Если чувствуете легкое кислый привкус или лампочка горит — ток проходит, кабель цел.
---
5. Проверка питания (для активных антенн с усилителем)
Если у вас антенна с усилителем («польская» антенна или любая с блоком питания), кабель должен передавать напряжение.
1. Включите блок питания в розетку.
2. Мультиметром в режиме измерения постоянного напряжения (DC) замерьте вольтаж на конце кабеля у антенны.
3. Должно быть 5В или 12В (зависит от модели). Если напряжения нет — кабель перебит или блок питания сгорел.
---
6. Специальный прибор (Индикатор сигнала)
Существуют недорогие приборы — «Satellite Finder» или «TV Signal Meter».
• Вы вставляете кабель в прибор, и он стрелкой или звуком показывает наличие электромагнитного сигнала. Это самый точный способ убедиться, что антенна «ловит», а кабель «доносит».
Краткий итог:
• Если телевизор пишет «Нет сигнала», первым делом проверьте штекеры (чтобы волоски оплетки не касались центральной иглы).
• Если есть подозрение на обрыв — используйте мультиметр (прозвонка).
• Если кабель прозванивается, но картинки нет — скорее всего, неисправна сама антенна или сбилось её направление.
.
|
| |
| |
