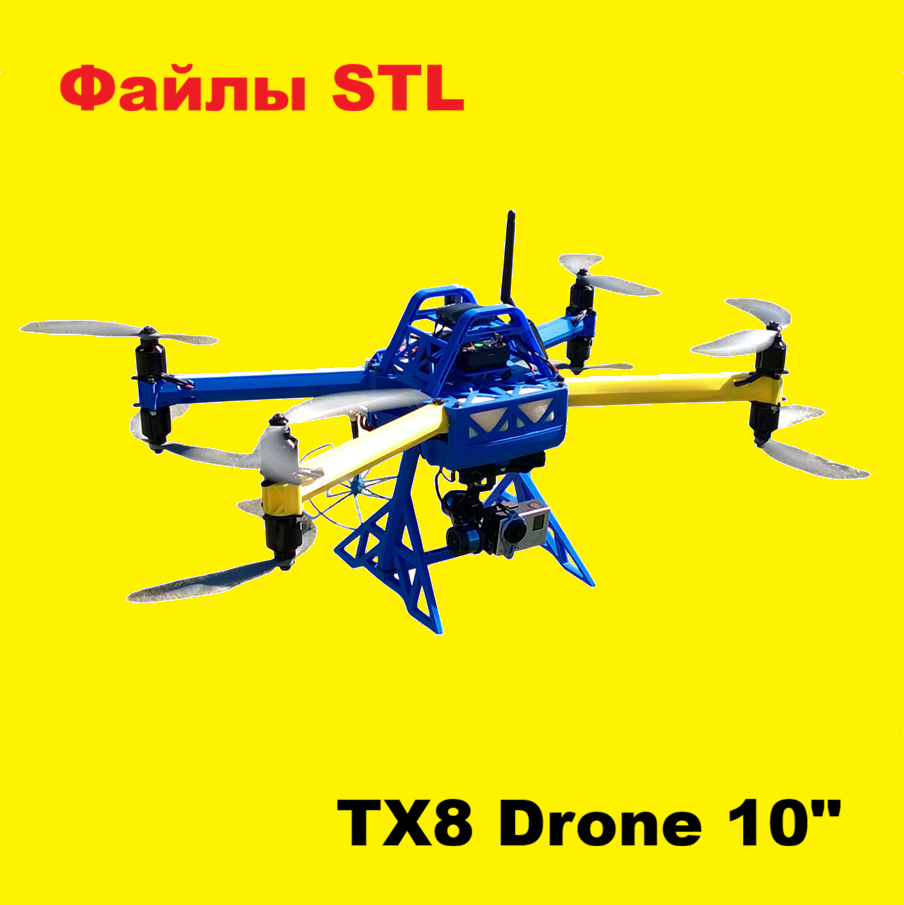

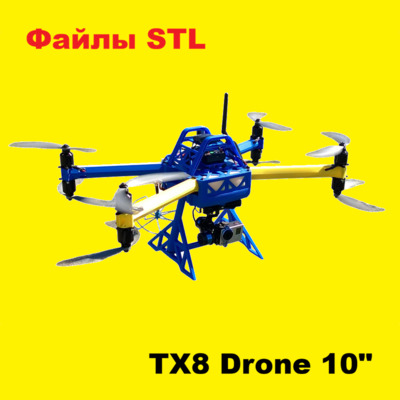

| Квадрокоптер TX8 Drone 10 дюймов, похожий на Баба Яга. Файлы STL для изготовления и печати на 3D принтере скачать
Цифровой набор STL-файлов для самостоятельной 3D-печати деталей рамы профессионального FPV-коптера TX8.
После оплаты вы мгновенно получаете архивы с моделями всех компонентов для сборки надежного и функционального аппарата.
✨ Особенности модели
Размер: 10-дюймовые пропеллеры — оптимальный баланс между грузоподъемностью и временем полета.
Тип конструкции: T-коптер с защитной клеткой (rollcage) — высокая жесткость и защита электроники.
Целевое назначение: Аэрофотосъемка, грузоперевозки, Long Range.
Главное преимущество: Быстрая печать (самая долгая деталь — ≈3 часа) — идеально для итеративного прототипирования.
Профессиональные компоненты: Предусмотрены посадочные места под полетный контроллер Pixhawk, 2-осевой подвес Tarot T2D, тяжелые аккумуляторы 3S 5200mAh.
🧩 Содержимое набора (всего 17 деталей)
Компонент Кол-во Назначение

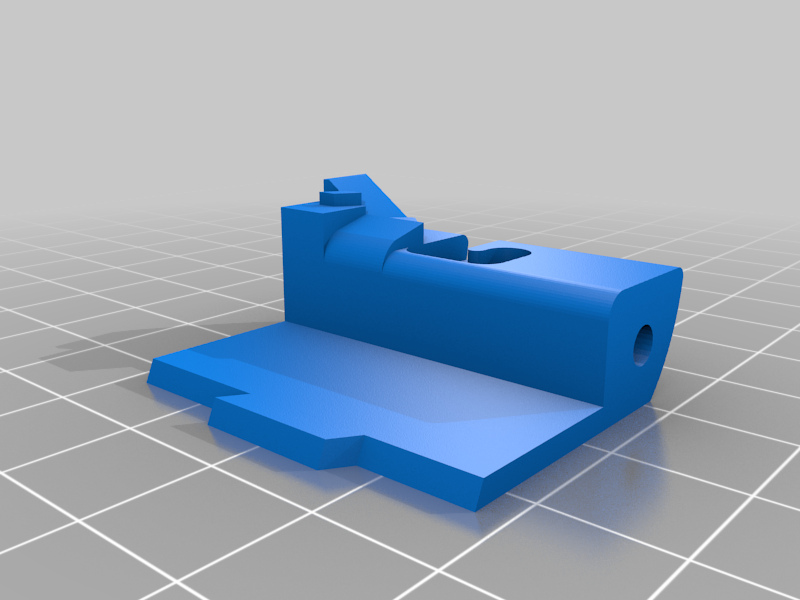

1-4. Панели корпуса (передняя, левая, правая, центр.) 4 Формируют аккумуляторный отсек
5-6. Стойки типа A/B 4 Силовой каркас

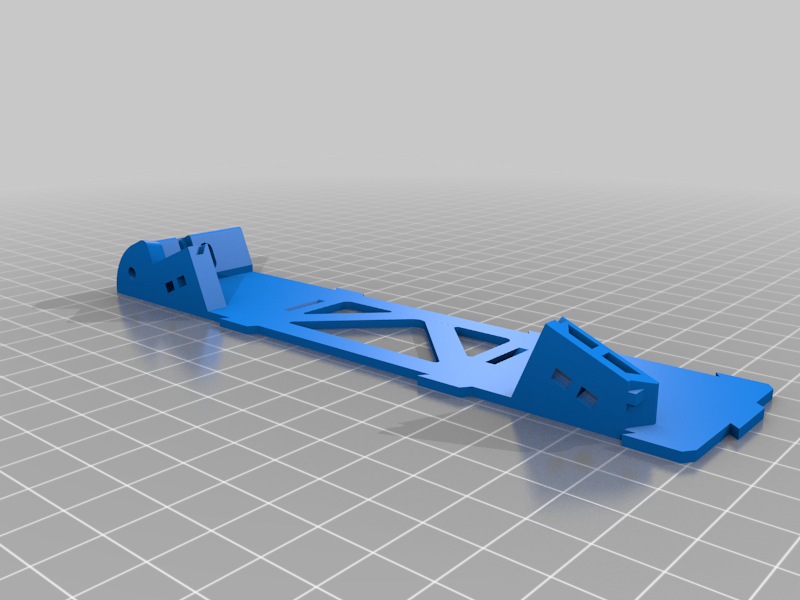

7-8. Верхняя и нижняя пластины 2 Основные несущие элементы
9. Дуги безопасности (rollbar) 2 Защита подвеса и камеры
10-11. Пластины защитной клетки 3 Клетка для электроники + доступ к USB у Pixhawk
12. Виброгасящая пластина 1 Для подвеса камеры (совместима с шарами HobbyKing)
13-14. Ноги и распорка шасси 3 Прочное посадочное шасси
15. Руки (лучи) 4 Крепление моторов 880KV
16. Нижний поддон 1 Для дополнительной нагрузки
17. Крепление Tarot T2D 1 Для 2-осевого стабилизатора
🛠️ Рекомендованный комплект электроники (НЕ входит в набор)
Для сборки рабочего дрона вам потребуется докупить:
Полетный контроллер: Pixhawk (с GPS и телеметрией)
ESC (регуляторы): 2 шт. Q Brain 25A (или 4 отдельных на 25-30А)
Моторы: 4 шт. 880KV (размер статора ≈ 22-28 мм)
Пропеллеры: 10x4.7 Slow Fly (APC или аналоги)
Аккумулятор: 2 шт. 3S 5200mAh LiPo (Multistar или аналоги)
Подвес: Tarot T2D 2-осевой
Камера: GoPro Hero 3 / 4 / Session
Виброшайбы: HobbyKing 450000030 (4 шт.)
Крепеж: Болты M3x50 (8 шт), M3x35 (8 шт), M3x15 (2 шт), гайки Nyloc, шайбы.
📐 Технические требования к 3D-принтеру
Минимальный размер стола: 160×170 мм (для пластин)
Максимальная длина детали: 225 мм (руки — можно печатать по диагонали)
Рекомендуемый материал: PETG, ABS или ASA (прочность и вибростойкость)
Заполнение (infill): 40-60% для силовых частей (руки, пластины)
📥 Формат файлов
Все детали поставляются в формате STL, готовом к импорту в любой слайсер (Cura, PrusaSlicer, Simplify3D). Файлы разбиты по папкам и логически поименованы.
⚙️ Сложность сборки
Средняя / Выше средней. Требует опыта пайки, настройки ESC и полетного контроллера (Pixhawk/ArduPilot). Наличие подробной инструкции (PDF) в комплекте.
👥 Для кого этот набор?
Для пилотов, переходящих с 5-дюймовых дронов на тяжелые аэросъемочные платформы.
Для DIY-энтузиастов, которые хотят кастомизировать раму (руки, отсеки, защиту).
Для тех, кому нужен дешевый и ремонтопригодный 10-дюймовый коптер (сломался луч — перепечатал за 3 часа).
⚠️ Внимание!
Это цифровой товар (STL-файлы). Физический дрон, электроника, крепеж и пластик для печати НЕ ВХОДЯТ в комплект. Убедитесь, что ваш принтер соответствует техническим требованиям.
💡 Почему стоит скачать именно этот набор?
✅ Время печати — не 10+ часов, как у конкурентов, а всего около 3 часов на самую крупную деталь.
✅ Промышленный дизайн — интегрированная защита камеры, подвеса и батарей.
✅ Совместимость с топовым железом — Pixhawk, Tarot, GoPro.
✅ Активное сообщество — вы не одиноки, если возникнут вопросы.
.
Сообщение отредактировал OMIL9 - Пятница, 17.04.2026, 20:28 |
| |
| |
