Канистра 10-20 литров для бензина своими руками: чертежи и руководство
СКАЧАТЬ ЧЕРТЕЖИ...

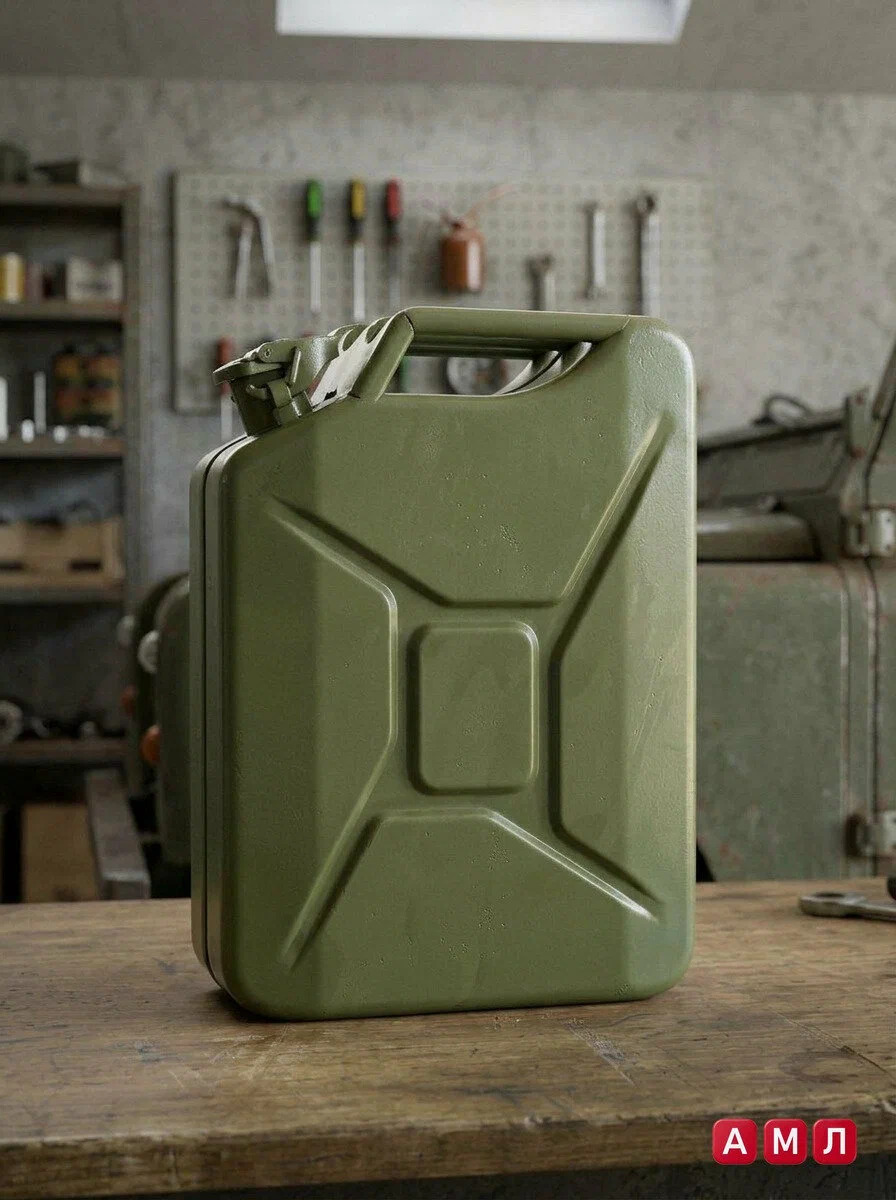

Надежная металлическая канистра для хранения и перевозки бензина — вещь, необходимая в хозяйстве каждого автовладельца, дачника или фермера. Вместимость 10-20 литров считается золотым стандартом: такой объем удобен для переноски, достаточен для запаса топлива и компактен для хранения. Если вы хотите получить качественную емкость, сделанную по всем правилам, лучший способ — изготовить ее самостоятельно по проверенным чертежам.
🛠️ Почему стоит сделать канистру самому?
Самостоятельное изготовление металлической канистры дает ряд преимуществ перед покупкой готового изделия:
Экономия средств. Вы приобретаете только листовой металл и расходные материалы, а не переплачиваете за бренд и упаковку.
Контроль качества. Вы лично отвечаете за толщину металла, качество сварных швов и надежность конструкции.
Индивидуальный подход. Можете адаптировать размеры и конструкцию под свои нужды, чего часто не найти в готовых решениях.
Ремонтопригодность. В отличие от многих современных пластиковых канистр, металлическую можно отремонтировать в случае повреждения.
📐 Государственный стандарт — главный источник чертежей
Если вы ищете точные, проверенные чертежи для изготовления канистры на 10 или 20 литров, идеальным источником является ГОСТ 5105-82 «Канистры стальные для горючего и масел. Технические условия» .
Этот документ, действующий с 1 января 1984 года, содержит все необходимые параметры и чертежи сварных стальных канистр трех типов вместимостью 5, 10 и 20 дм³ . Вот основные размеры, которые вам понадобятся :
Вместимость, дм³ (номин.) Полная вместимость, дм³ Длина (a), мм Ширина (б), мм Высота (h), мм Масса, кг, не более
10 11,0 280 130 390 3,2
20 21,2 345 165 468 4,5
Важно помнить, что полной вместимостью считается часть внутреннего пространства, которое может быть заполнено продуктом при расположении канистры на горизонтальной плоскости. Незаполняемая часть называется «воздушным мешком» — он необходим для расширения жидкости при нагреве . Согласно стандарту, канистры рассчитаны на работу при температуре от -50°C до +50°C и рабочее давление не более 0,03 МПа .
🔧 Конструктивные особенности по ГОСТ
В соответствии с ГОСТ 5105-82, канистры всех типов имеют одинаковые по конструкции и размерам горловину, крышку и рычажный затвор . Это означает, что вы можете использовать универсальные готовые детали для горловины, что упрощает изготовление.
Ключевые элементы конструкции :
Горловина с воздушной трубкой, обеспечивающей равномерный слив топлива.
Крышка с рычажным затвором и резиновой прокладкой для герметичности.
Пустотелая ручка для переноски (в некоторых конструкциях она сообщается с полостью корпуса, создавая дополнительный воздушный объем для расширения жидкости, что исключает опасность разрыва канистры) .
Выштамповки на боковых стенках, повышающие жесткость конструкции.
ГОСТ также содержит требования к сварке, внутреннему покрытию (бензостойкому и водостойкому) и маркировке готового изделия .
🛡️ Конструктивные особенности по ГОСТ
Для изготовления металлической канистры вам потребуются:
Листовая сталь толщиной не менее 0,7–0,8 мм
Сварочный аппарат и навыки работы с ним
Инструмент для резки металла (болгарка, ножницы по металлу)
Шлифовальная машинка для зачистки сварных швов
Материалы для антикоррозионной обработки (грунтовка, краска)
После сварки важно тщательно зачистить швы и нанести антикоррозионное покрытие. ГОСТ также требует, чтобы канистра выдерживала испытание на герметичность: заполненная водой, закрытая крышкой и перевернутая горловиной вниз, она не должна давать течи в течение 5 минут .
💡 Практические советы
Следуйте чертежам ГОСТ — это гарантирует, что ваша канистра будет соответствовать стандартам безопасности. Также протестируйте готовое изделие на герметичность водой до первого использования. Для защиты от коррозии используйте эпоксидную грунтовку и бензостойкую краску. Учтите также, что при эксплуатации в условиях температур выше 40°C канистра должна не доливаться до полной вместимости на 1 дм³ для 10-литровой и на 1 дм³ для 20-литровой .
Интересно, что из старой канистры можно сделать не только полезную емкость, но и оригинальный предмет интерьера — например, мини-бар, используя те же чертежи для разметки и вырезания дверцы .
🏁 Заключение
Изготовление 10- или 20-литровой металлической канистры по ГОСТ — это проект, доступный для опытного домашнего мастера. Использование официальных чертежей гарантирует, что ваше изделие будет безопасным, герметичным и прослужит долгие годы. Главный источник точных чертежей и размеров — бесплатный и общедоступный ГОСТ 5105-82, содержащий полную техническую спецификацию. При правильном подходе самодельная канистра не уступит заводской, а по качеству исполнения может и превзойти ее.
