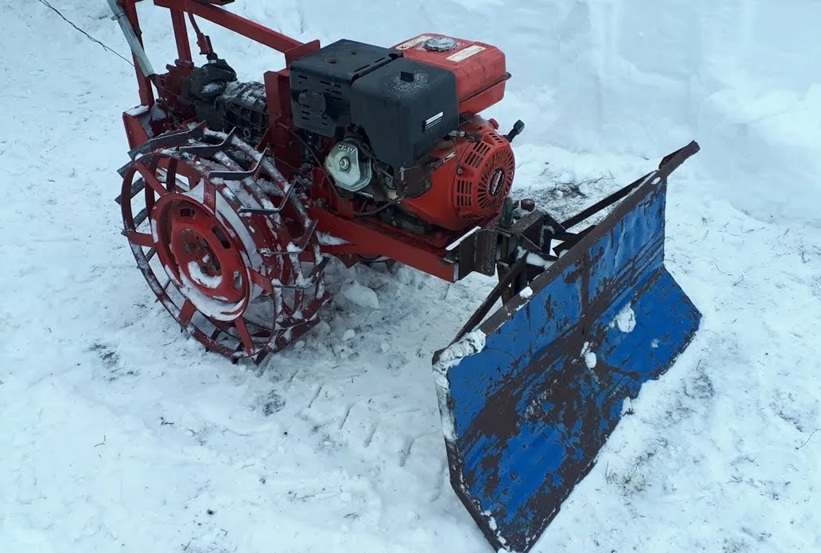

Лопата на мотоблок для уборки снега своими руками
Ниже — подробная практическая инструкция и варианты самодельной «лопаты» / отвала для мотоблока (мотокультиватора) для уборки снега. Описано несколько вариантов по сложности — от простого деревянно‑металлического отвала до полноценного стального плуга с регулировкой угла. В конце — советы по настройке и безопасности. Если укажете модель мотоблока и ширину агрегата — адаптирую размеры и схему под ваш случай.
Коротко о вариантах
- Вариант A — простой деревянный отвал с металлической кромкой (быстро, дешево).
- Вариант B — стальной плуг (пластина 3–5 мм) с уголком‑армированием (надёжнее, для чаще и глубже).
- Вариант C — V‑ или раздвижной отвал с регулировкой угла (для более профессиональной уборки).
Материалы и инструменты (примерный набор)
- Сталь листовая: 3–5 мм (для лёгкого мотоблока) или 5–8 мм (для тяжёлых работ).
- Уголок стальной 25×25×3–4 мм или 30×30 (армирование кромки).
- Пластина/ребро из изношенной стальной полосы 40×5 мм или полосовая сталь 20×5 мм для сменной кромки. Можно использовать болванку от бульдозерной кромки.
- Деревянная доска 30–40 мм (если делаете деревянно‑металлический отвал).
- Болты M8–M10, шайбы, гайки, шплинты/штифты (для креплений).
- Металлопрокат для кронштейнов (полоса 40×6 мм для хомутов/кронштейна).
- Сварочный аппарат (для стального варианта), болгарка с отрезным и шлифовальным диском, дрель, рулетка, маркер, молоток, тиски.
- Краска для металла, грунт, антикоррозионные составы.
- Защитное снаряжение: перчатки, очки, респиратор, защита для сварщика.
Основные параметры (рекомендации по размерам)
- Ширина отвала: обычно совпадает или чуть больше ширины колёс/карты мотоблока — 60–100 см. Для маленьких мотоблоков достаточно 60–80 см.
- Высота отвала: 30–40 см.
- Толщина листа: 3–5 мм для домашних/легких работ; 5–8 мм — если много льда и уплотнённого снега.
- Сменная кромка: полоса 40×5 мм или уголок 40×4 мм, прикручиваемая болтами (удобно менять).
- Расстояние от земли до нижней точки отвала в рабочем положении: регулируемое, обычно 1–5 см (по желанию).
Вариант A — быстрый деревянно‑металлический отвал (подойдёт новичку)
Материалы:
- Доска 40×200×800 мм (или две 40×200×600 склеить).
- Лист стали полосой/кромкой для усиления нижнего края (20–40×5 мм).
- Метизы: болты M8, шайбы, гайки.
Порядок работ:
1. Отрежьте доску по ширине — 60–80 см. Закруглите углы или сделайте вертикальные стойки.
2. Закрепите на переднем (нижнем) крае стальную полосу как износную кромку: просверлите отверстия через доску и прикрутите болтами с шайбами.
3. Сделайте крепёжный деревянный брус (подпружина) с отверстиями для болтов/шпилек, чтобы прикрутить доску к раме мотоблока (используйте хомуты/полосы металла).
4. Установите и проверьте угол наклона — можно сделать фиксированное положение ~10–15° к земле.
5. Прогрунтуйте металлические части и покрасьте.
Плюсы: дешево, быстро. Минусы: не так долговечно, древесина набухает/портится.
Вариант B — стальной отвал (наиболее универсальный)
Материалы:
- Лист 4–6 мм, ширина 60–100 см, высота 30–40 см.
- Уголок 25–30 мм для усиления по переднему краю и бокам.
- Полоса 40×5 мм для сменной кромки, болты M10 (резьбовая втулка с гайкой с внутренней стороны).
- Пластина 6–8 мм для крепёжной плиты к коробке сцепления / раме мотоблока.
Порядок работ:
1. Разметка и резка: на листе размечаем ширину и высоту. Скосы по бокам 10–15° (если нужно загибать снег в стороны). Отрежьте болгаркой.
2. Загиб/формовка: если есть пресс — загните верхний край назад для жёсткости (10–20 мм). Если пресса нет — можно приварить уголок сверху.
3. Усиление кромки: приварите уголок/полосу по нижней кромке и сделайте отверстия для болтов сменной кромки.
4. Кронштейн крепления: вырежьте и приварите вертикальную пластину с отверстиями для болтов (под посадочные размеры вашего мотоблока). Часто удобен кронштейн под стандартную сцепную планку мотоблока (U‑образную).
5. Обработайте края, зачистите швы, загрунтуйте и покрасьте.
6. Сменная кромка: прикрутите полосу болтами через отверстия. Используйте гайки с гровером/фиксатором или залудите их фиксирующим клеем.
Крепление к мотоблоку (универсальная схема)
- Если у мотоблока есть стандартный быстросъёмный крюк/планка — сделайте кронштейн с отверстиями по этому расстоянию и закрепите болтами.
- Если нет — примените U‑хомуты вокруг рамы руля/шасси: согните полосу 40×6 мм в U, разместите на раме и затяните болтами с усилителями.
- Для возможности регулировать угол и высоту сделайте два отверстия по вертикали и используйте болт‑фиксатор с несколькими положениями. Для быстрого съёма используйте шплинт или палец (штифт).
Вариант C — регулируемый/раздвижной отвал (сложнее)
Особенности:
- Делается из двух половин, скреплённых центральным болтом/шарниром; угол между половинами регулируется и фиксируется. Позволяет делать V‑образ или прямой отвал.
- Потребует больше металла и точной сварки, но даёт универсальность: кучи снегов, централизованная уборка, расчищение узких проходов.
Монтаж шарнира и регулировка:
- Сварите центральную ось (диаметром 12–16 мм) через втулки в каждой половине. На оси сделайте отверстие под штифт/фикcатор; при снятии штифта отвал раскрывается в V.
- Для фиксации угла можно ставить шарнир с рядом отверстий (каждые 15°) и шплинтом.
Дополнительные элементы и улучшения
- Скользящие лыжи (скиды): прикрутите снизу по краю полосы UHMW‑пластик (полиэтилен) или стальную полосу — позволит регулировать высоту и защитит кромку.
- Отбойники и боковые крылья для управления потоками снега.
- Ручка регулировки угла на кронштейне.
- Амортизационная пружина между отвалом и рамой, если мотоблок движется по неровностям (уменьшает удары).
Безопасность при изготовлении и эксплуатации
- Работайте в перчатках и защитных очках, при сварке — маска и спецодежда.
- Перед первой эксплуатацией убедитесь в прочности креплений: все болты затянуты с усилием, проверены контргайки/шплинты.
- Не ездите с поднятым отвалом на высокой скорости — может опрокинуть мотоблок.
- При застревании снега — останавливайте двигатель и вручную удаляйте пробку; не пытайтесь чистить отвал при работающем двигателе.
- Регулярно проверяйте износ сменной кромки и подтягивайте крепления.
Примерные размеры-схема (универсальная для малого мотоблока)
- Ширина отвала: 700 мм
- Высота: 350 мм
- Лист: 4 мм сталь
- Сменная кромка: полоса 40×5 мм, прикручена 6 болтами M10 с контргайками
- Кронштейн: пластина 6 мм, 120×100 мм с тремя отверстиями Ø10 мм (под болты рамы)
(При необходимости подгоню под ваши параметры.)
Ориентировочное время и стоимость
- Вариант A: 2–4 часа, бюджет ~1000–3000 руб./₽ (в зависимости от материалов).
- Вариант B: 1–2 дня работы (с учётом сварки и окраски), 3000–8000 руб. (сталь, уголки, болты).
- Вариант C: 2–3 дня, 8000+ руб. (сложный механизм и фурнитура).
Настройка и тест
1. Установите отвал, проверьте центрирование и зазор до земли.
2. На небольших оборотах мотоблока проверьте сопротивление, плавность хода и отсутствие вибраций.
3. Подкорректируйте угол (чтобы снег хорошо отваливался в сторону и не забивался).
4. Если отвал «тянет» мотоблок в сторону — проверьте симметрию и центровку креплений.
